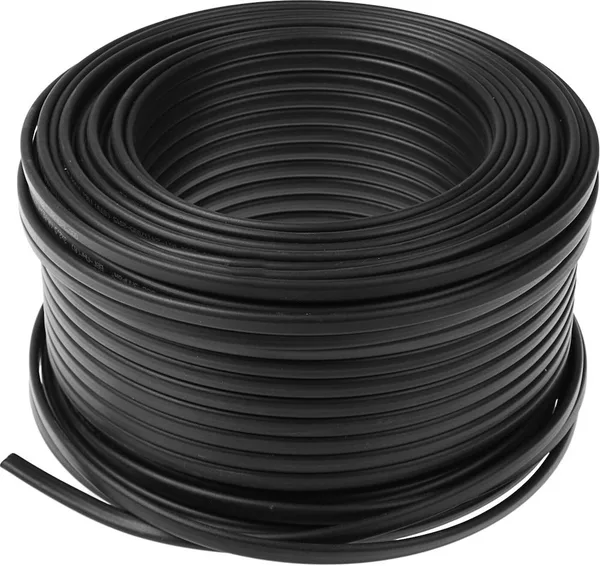

Кабель ВВГ 5х2.5 . ТРТС — это силовой медный кабель с пятью однопроволочными жилами по 2,5 мм², ПВХ-изоляцией и ПВХ-оболочкой без пожарного индекса «нг». Напряжение до 1 кВ. Подходит для трёхфазных линий с нулём и защитным проводником.
Характеристики ВВГ 5х2,5
| Параметр | Значение |
|---|
| Марка | ВВГ |
| Число жил × сечение | 5 × 2,5 мм² |
| Материал жилы | медь, однопроволочная |
| Класс жилы по ГОСТ 22483 | 1 |
| Сопротивление жилы при +20 °C, не более | 7,41 Ом/км |
| Изоляция | ПВХ пластикат |
| Оболочка | ПВХ пластикат, чёрная |
| Напряжение | до 1 кВ |
| Нижняя граница эксплуатации | −50 °C |
| Стандарт | ГОСТ 31996-2012 |
Расшифровка марки
- В — изоляция жил из ПВХ.
- В — оболочка из ПВХ.
- Г — голый, без брони и защитного покрова.
Индекса «нг» нет. Значит, в пучке такой кабель горение может распространять.
Где применяют
- Одиночная прокладка к трёхфазному станку, насосу, компрессору.
- Питание щитков в гаражах, хозпостройках, мастерских.
- Наружная прокладка по стене с защитой от солнца.
- Временные линии на стройке, если трасса неподвижна.
Монтаж и подбор
Где проект требует нг(А) или нг(А)-LS — жилые дома, общественные здания, групповые трассы в лотках — обычный ВВГ не пройдёт. Здесь лучше честно заменить марку.
Медь 2,5 мм² по ПУЭ (табл. 1.3.6) в трёхжильном кабеле на воздухе даёт около 25 А. Типичный автомат — 16 А для трёхфазного мотора небольшой мощности. Финальное решение — по проекту.
Жила жёсткая. Её удобно подключать в винтовые клеммы и на клеммные колодки без гильзы.
Медный ВВГ других сечений — в подборке кабель ВВГ 3х2,5. Ещё в наличии из этой подборки: Кабель ВВГ-Пнг(А)-LS 3х2,5 (100м) (ГОСТ) ПСК, Кабель ВВГ-Пнг(А)-FRLS 3х2,5 - Энергомир.
Напишите на sale@volt-market.com, какой метраж нужен. Пришлём расчёт и счёт.
