Провод СИП-2 4х25 +1х35 ТРТС
Провод СИП-2 4х25 +1х35 ТРТС — фото 2

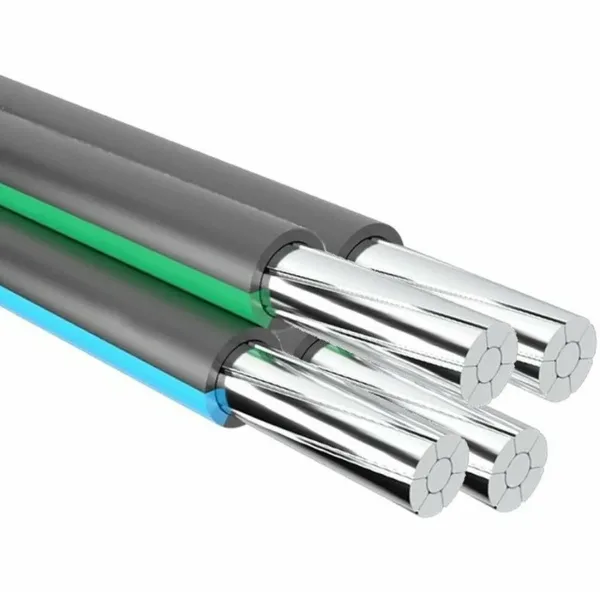

Провод СИП-2 4х25 +1х35 ТРТС — фото 3

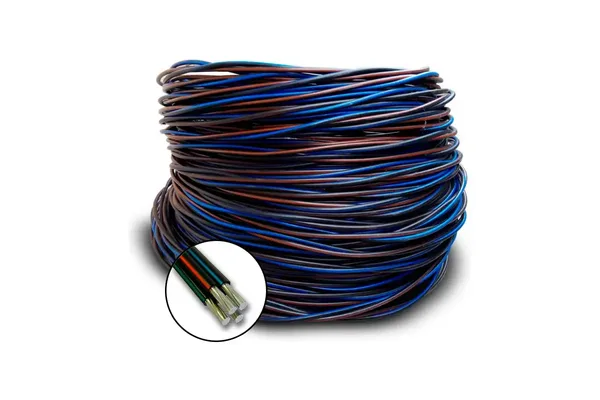

Провод СИП-2 4х25 +1х35 ТРТС — фото 4
Провод СИП-2 4х25 +1х35 ТРТС — фото 5

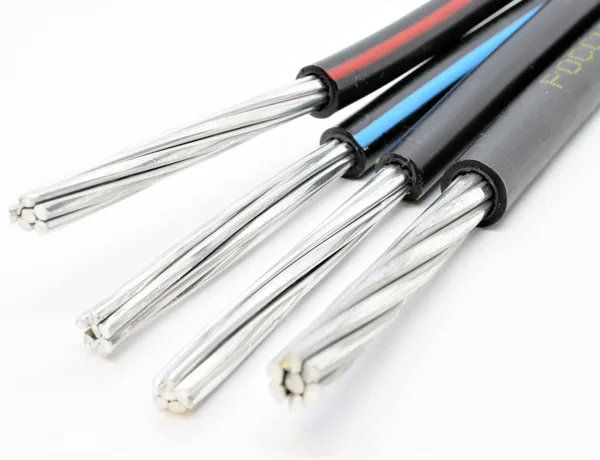

Провод СИП-2 4х25 +1х35 ТРТС — фото 6

1 / 6

Арт. 18254502Нет отзывов

Провод СИП-2 4х25 +1х35

Цвет внешней оболочки:
Черный
Количество жил:
5
Вид кабеля:
СИП-2
Сечение:
25 мм²
Материал изоляции:
Светостабилизированный сшитый полиэтилен
Материал оболочки:
ПВХ пластикат
Все характеристики
СравнитьВ избранноеПоделиться
Нет в наличии
Цена по запросу
ДоставкаВсе способы
Самовывоз из магазина
Сегодня, бесплатно
Курьер «Вольтмаркет» по Оренбургу
500 ₽
СДЭК, до пункта выдачи
по расчёту
Почта России
от 300 ₽

Описание

СИП-2 4х25+1х35 — самонесущий изолированный провод для магистралей воздушных линий 0,4 кВ: три фазные жилы и жила освещения по 25 мм² и изолированная нулевая несущая жила 35 мм² из алюминиевого сплава, которая держит провод в пролёте. Изоляция всех жил — светостабилизированный сшитый полиэтилен. В заявках его часто пишут как кабель СИП-2.

Расшифровка маркировки СИП-2 4х25+1х35

  • С — самонесущий;
  • И — изолированный;
  • П — провод;
  • 2 — исполнение с изолированной нулевой несущей жилой;
  • 4х25+1х35 — 4 основные жилы по 25 мм², нулевая несущая 35 мм²;
  • 0,6/1 — номинальное напряжение 0,6/1 кВ.

Конструкция провода

  1. Основные жилы — алюминиевые многопроволочные уплотнённые, 4 × 25 мм².
  2. Нулевая несущая жила — из алюминиевого сплава повышенной прочности, в изоляции.
  3. Изоляция всех жил — светостабилизированный сшитый полиэтилен.
  4. Фазные жилы скручены вокруг несущей, общей оболочки нет.

Технические характеристики СИП-2 4х25+1х35

ПараметрЗначение
Число и сечение жил4 × 25 + 1 × 35 мм²
Номинальное напряжение0,6/1 кВ
Длительно допустимый ток нагрузкидо 130 А
Ток короткого замыкания 1 сдо 2,3 кА
Вес алюминия в жилахоколо 365 кг/км
Сопротивление жилы постоянному току при 20 °Cне более 1,20 Ом/км
Температура эксплуатацииот −60 до +50 °C
Монтаж без подогреване ниже −20 °C
Радиус изгибане менее 10 наружных диаметров
Нагрев жилы90 °C длительно · 250 °C при коротком замыкании
СтандартГОСТ 31946-2012
Срок службыне менее 40 лет

Значения — по стандарту и заводским таблицам. Точный наружный диаметр и вес 1 км провода зависят от завода и указаны в паспорте партии.

Сколько киловатт выдерживает СИП-2 4х25+1х35

По допустимому току 130 А провод СИП-2 4х25+1х35 передаёт мощность около 77 кВт в трёхфазной сети 380 В при cos φ 0,9 — столько киловатт можно подключить по нагреву. Это предел по нагреву жилы; на вводе в дом мощность ограничивают техусловия сетевой компании и вводной автомат, а на длинной линии — падение напряжения, поэтому сечение подбирают с запасом.

Где применяют

  • магистрали воздушных линий 0,4 кВ на опорах;
  • линейные ответвления к группам домов и объектам;
  • реконструкция голых ВЛ — замена провода А и АС на изолированный.

Арматура для монтажа

Провод крепят к опоре анкерными или поддерживающими зажимами на кронштейне, ответвления делают прокалывающими зажимами — изоляцию снимать не нужно. Концы защищают колпачками, на опоре провод фиксируют бандажной лентой. Всё это есть в разделе арматура для монтажа СИП — подберём комплект под сечение вместе с проводом.

Купить СИП-2 4х25+1х35

Цена указана за 1 м с НДС. Режем нужную длину, отрез от одного метра. Остаток видно в блоке «Наличие на складах»; если позиции нет на складе — уточним срок поставки. Выставляем счёт юрлицам и ИП, отгружаем по России транспортными компаниями и СДЭК, есть самовывоз из наших магазинов.

Пришлите спецификацию на sale@volt-market.com — посчитаем стоимость с доставкой. Нашли дешевле — снизим цену.

Купить провод СИП других марок и сечений можно в общем разделе каталога.

Характеристики

Цвет внешней оболочки
Черный
Количество жил
5
Вид кабеля
СИП-2
Сечение
25 мм²
Материал изоляции
Светостабилизированный сшитый полиэтилен
Материал оболочки
ПВХ пластикат
Материал жилы
Алюминий
Напряжение
1000 В
Конструкция жилы
Многопроволочная

Наличие на складах

Нет данных об остатках.
