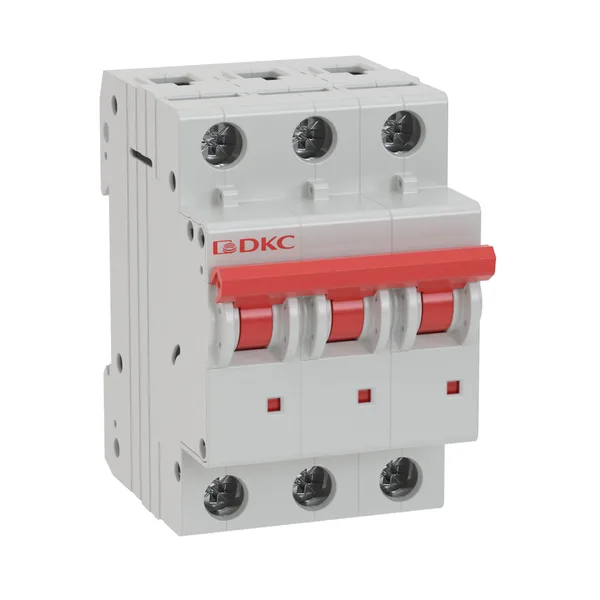

Выключатель автоматический ВА 3П 63А С 6кА YON DKC

Автоматический выключатель 3П 63 А кривая C — DKC.

Номиналы от 63 А работают на вводе и на магистральных линиях. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
