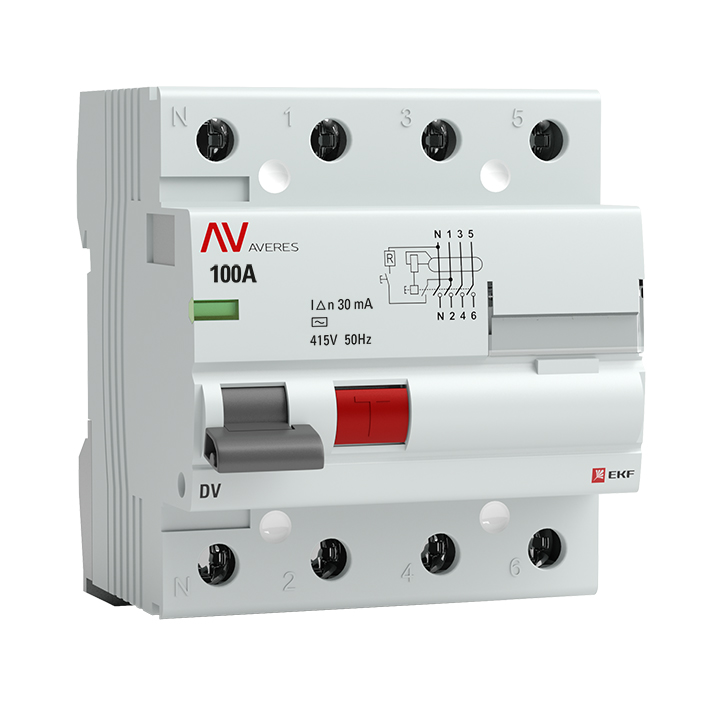

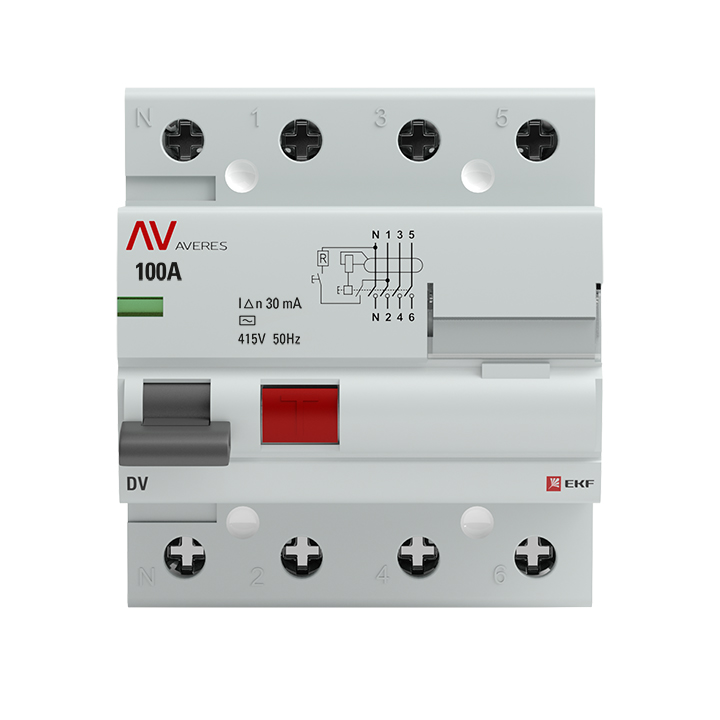

Устройство защитного отключения DV УЗО 4П 100А (АС) 10кА 30мА Averes EKF

УЗО 4П 100 А 30 мА — EKF.

Ток утечки 30 мА — защита человека: при таком пороге ток через тело не успевает стать опасным. Стандарт для розеточных групп в квартире. УЗО отключает линию при утечке тока — например, когда человек коснулся фазы или нарушилась изоляция. От перегрузки и короткого замыкания оно не защищает, поэтому ставится последовательно с автоматическим выключателем.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Что УЗО не делает

УЗО не защищает от перегрузки и короткого замыкания — только от утечки. Поэтому перед ним всегда ставят автоматический выключатель, номинал которого не выше номинала самого УЗО.

Проверка кнопкой «Тест»

Кнопка «Тест» создаёт искусственную утечку и проверяет механику. Нажимать её стоит раз в квартал: если УЗО не отключилось, оно не сработает и при реальной утечке.
