Устройства защитного отключения (УЗО)

Устройство защитного отключения (УЗО, выключатель дифференциального тока) — это аппарат, который отключает линию, когда ток утечки превышает уставку. УЗО сравнивает ток, ушедший в линию, с вернувшимся, и срабатывает на разницу. От перегрузки и короткого замыкания оно линию не защищает, поэтому в паре с ним ставят автоматический выключатель.

Купить УЗО на 25, 40 или 63 А

УЗО в разделе рассчитаны на номинальные токи от 16 до 100 А. Ходовые номиналы — 25, 40, 63 и 80 А. Ток утечки — 10, 30, 100, 300 или 500 мА. Основные исполнения — двухполюсные 2П для однофазной сети и четырёхполюсные 4П для трёхфазной. Тип AC или A указан в названии. Есть электромеханические и электронные модели, это тоже отмечено в названии.

Выключатель дифференциального тока IEK, EKF, CHINT, TDM

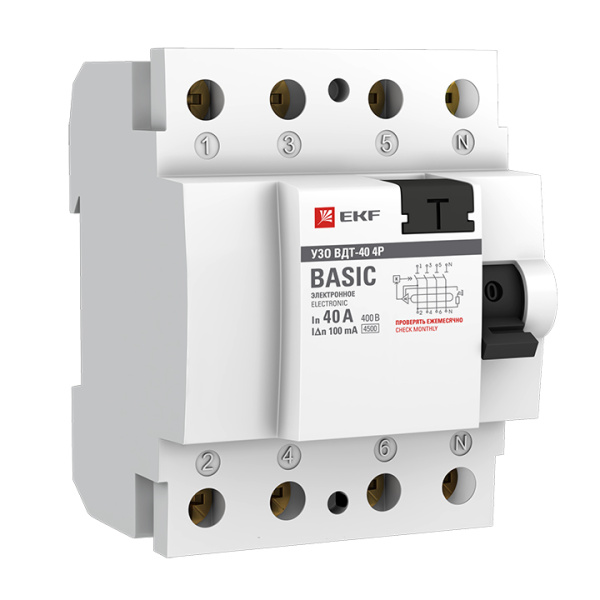

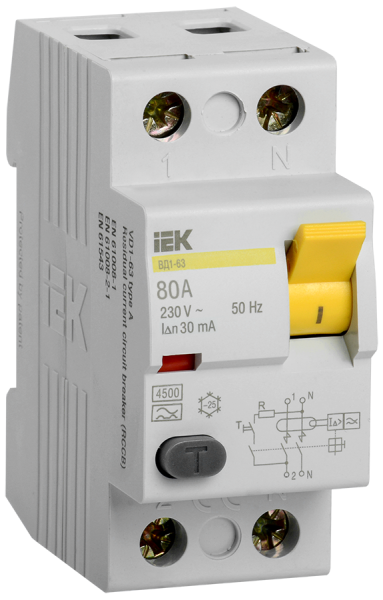

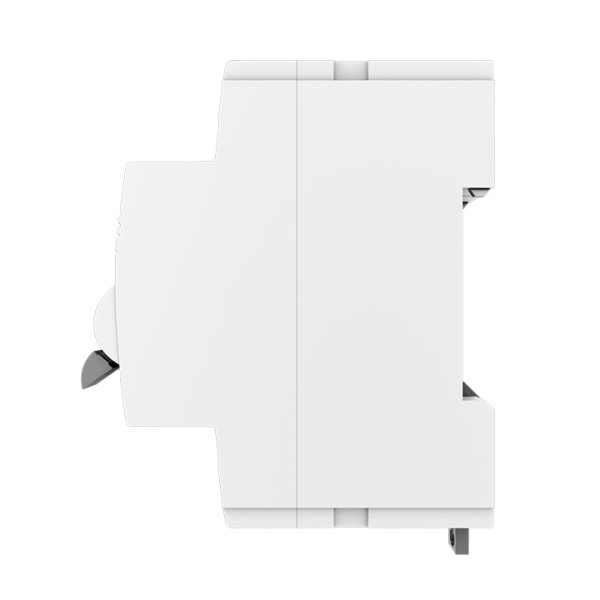

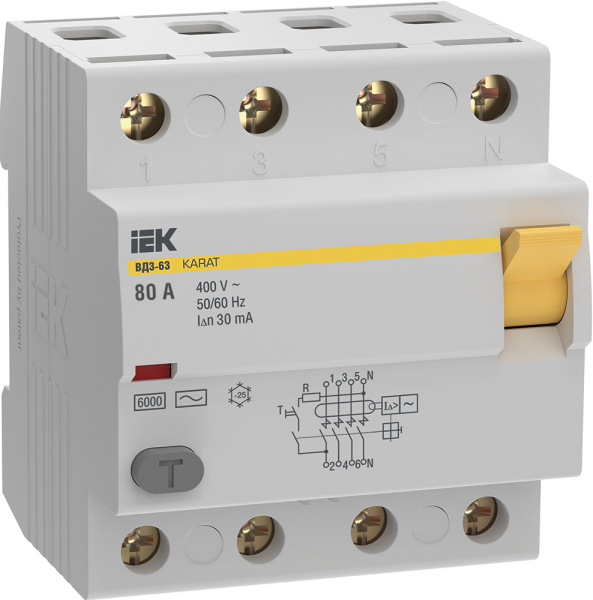

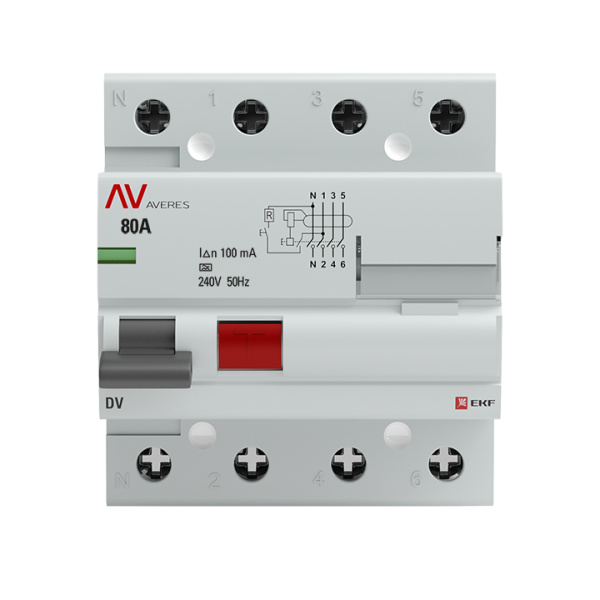

Выключатель дифференциального тока IEK выпускается в сериях ВД1-63, ВД3-63 линейки KARAT и R10N линейки ARMAT. EKF предлагает ВД-100, ВД-100N, ВДТ-40 и DV линейки AVERES. У CHINT есть NL1 и NXL-63, у TDM — ВД1-63 и ВД63. DKC выпускает MDL100. Есть также модели Systeme Electric, ABB, DEKraft, Legrand и Hager.

Селективное УЗО на 100, 300 и 500 мА

Селективное УЗО срабатывает с выдержкой времени. В названии такие модели помечены словом «селективное» или буквой S. Такие модели есть на номинальные токи от 25 до 100 А, в исполнениях 2П и 4П. Ток утечки у большинства — 100, 300 или 500 мА. Селективные УЗО выпускают EKF, IEK, CHINT и Systeme Electric. Нужна схема с селективностью по утечке? Укажите в заявке токи утечки на вводе и на группах.

Как выбрать УЗО

Первый параметр — номинальный ток. Его берут не ниже номинала автомата той же линии. Второй — ток утечки. Не уверены в уставке? Укажите в заявке назначение линии. Третий — тип: AC реагирует на синусоидальный ток утечки, A — ещё и на пульсирующий. Четвёртый — число полюсов под сеть. Устройства защитного отключения для сетей до 1000 В переменного тока относятся к низковольтному оборудованию по ТР ТС 004/2011.

УЗО оптом для щитов и объектов

Пришлите однолинейную схему щита или перечень групп. Подберём номиналы, токи утечки и типы, назовём оптовую цену и выставим счёт юрлицу или ИП. Для защиты линий от перегрузки к УЗО берут модульные автоматы. Если нужна защита от утечки и сверхтока в одном корпусе, смотрите дифавтоматы. Для сборки подойдут этажные щиты.
