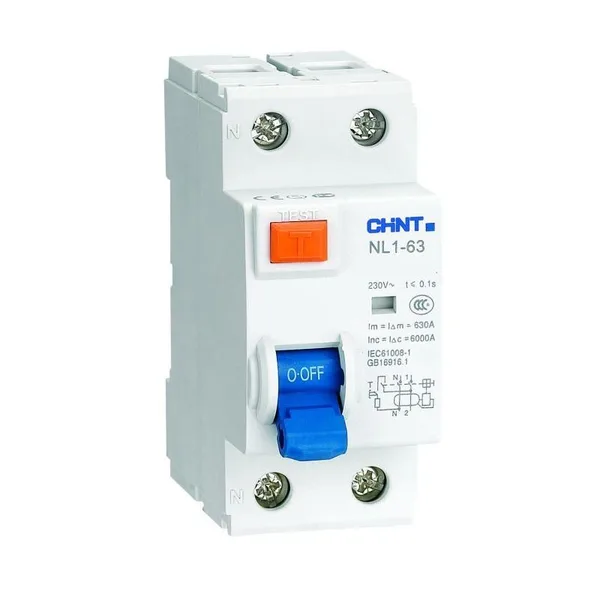

Устройство защитного отключения УЗО NL1-63 6кА 2П 16А 10мА тип А CHINT

УЗО 2П 16 А 10 мА — Chint.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Тип A видит и переменную, и пульсирующую утечку — такая возникает за блоками питания и в технике с электроникой, а тип AC её пропускает.

Ток утечки 10 мА — самая чувствительная ступень, её ставят на линии во влажных помещениях: ванная, бассейн, уличная розетка. УЗО отключает линию при утечке тока — например, когда человек коснулся фазы или нарушилась изоляция. От перегрузки и короткого замыкания оно не защищает, поэтому ставится последовательно с автоматическим выключателем.

Что УЗО не делает

УЗО не защищает от перегрузки и короткого замыкания — только от утечки. Поэтому перед ним всегда ставят автоматический выключатель, номинал которого не выше номинала самого УЗО.

Проверка кнопкой «Тест»

Кнопка «Тест» создаёт искусственную утечку и проверяет механику. Нажимать её стоит раз в квартал: если УЗО не отключилось, оно не сработает и при реальной утечке.
