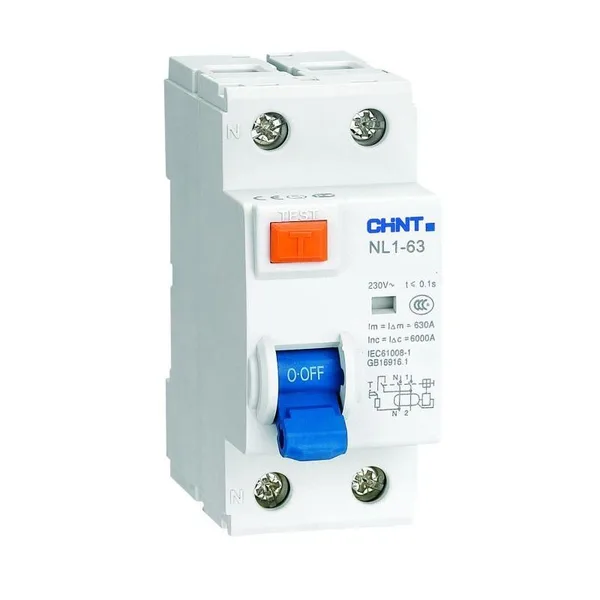

Устройство защитного отключения УЗО NL1-63 6кА 2П 40А 100мА тип АС (DB) CHINT

УЗО 2П 40 А 100 мА — Chint.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Тип AC реагирует только на синусоидальный переменный ток утечки.

Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции. Задача УЗО одна — заметить, что ток ушёл мимо нулевого проводника, и обесточить линию раньше, чем утечка успеет навредить человеку. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Ложные срабатывания

Частая причина — не поломка, а естественные токи утечки старой проводки и техники. Проверяют, отключая линии по одной: то, при отключении которого УЗО перестаёт выбивать, и есть источник.

Что УЗО не делает

УЗО не защищает от перегрузки и короткого замыкания — только от утечки. Поэтому перед ним всегда ставят автоматический выключатель, номинал которого не выше номинала самого УЗО.
