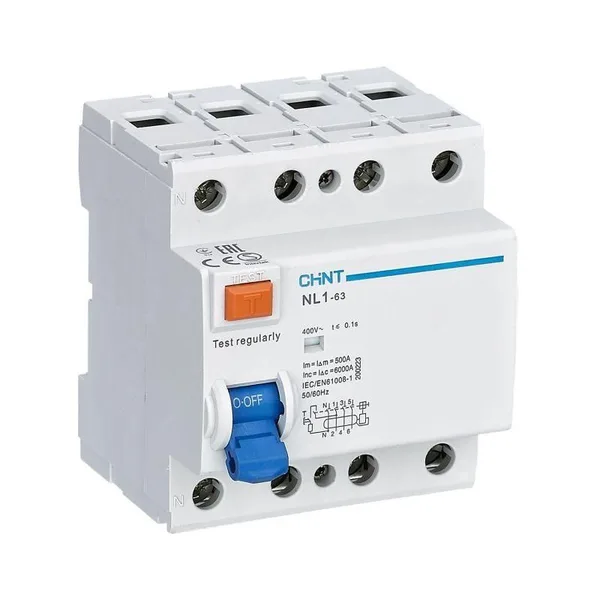

Устройство защитного отключения УЗО NL1-63 6кА 4П 25А 100мА 10кА тип АС (DB) CHINT

УЗО 4П 25 А 100 мА — Chint.

Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции. Тип AC реагирует только на синусоидальный переменный ток утечки. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Задача УЗО одна — заметить, что ток ушёл мимо нулевого проводника, и обесточить линию раньше, чем утечка успеет навредить человеку.

Ложные срабатывания

Частая причина — не поломка, а естественные токи утечки старой проводки и техники. Проверяют, отключая линии по одной: то, при отключении которого УЗО перестаёт выбивать, и есть источник.
