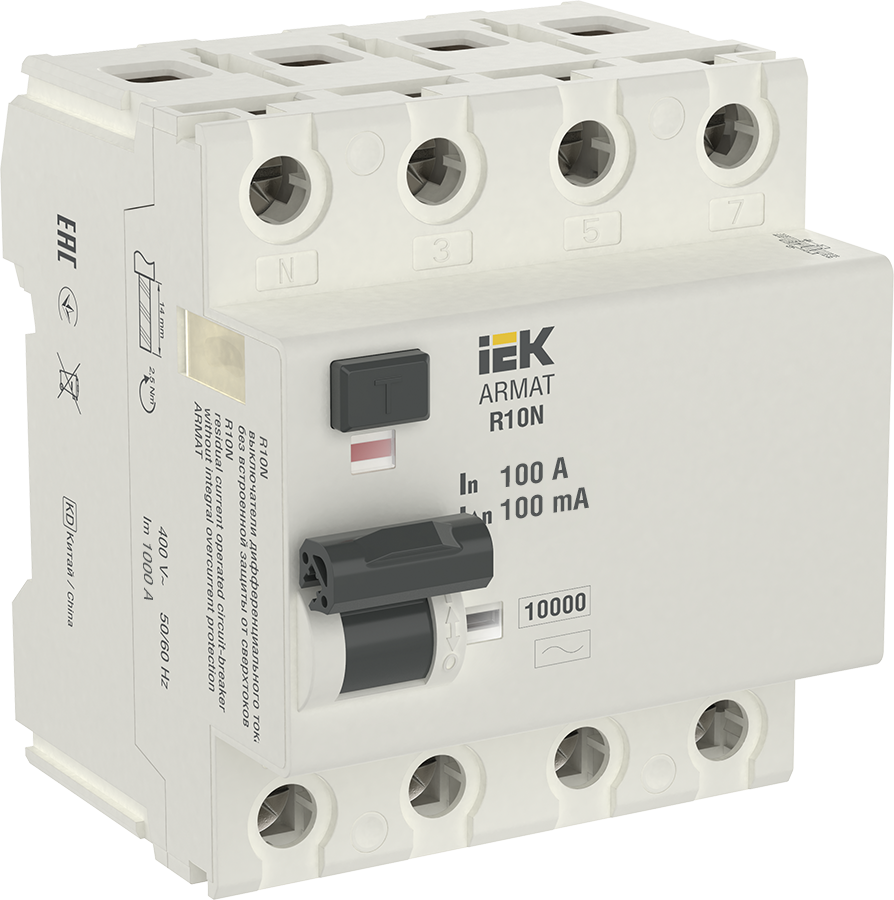

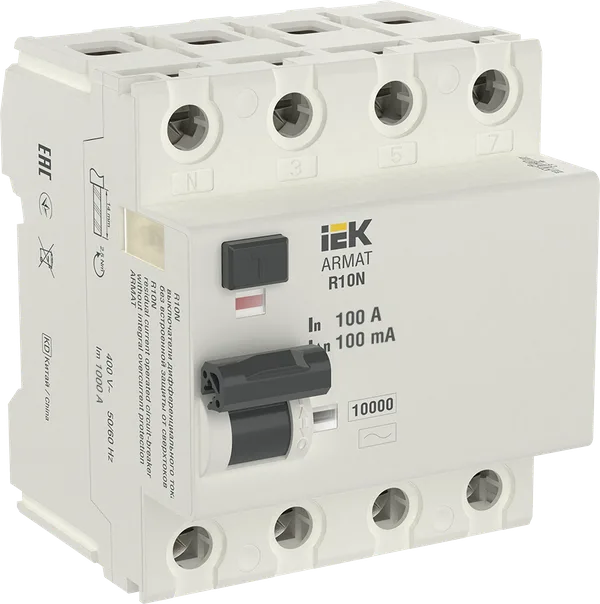

Устройство защитного отключения УЗО R10N 4П 100А 100мА тип АС ARMAT IEK

УЗО 4П 100 А 100 мА — IEK.

Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. УЗО отключает линию при утечке тока — например, когда человек коснулся фазы или нарушилась изоляция. От перегрузки и короткого замыкания оно не защищает, поэтому ставится последовательно с автоматическим выключателем. Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции.

Тип AC реагирует только на синусоидальный переменный ток утечки.

Что УЗО не делает

УЗО не защищает от перегрузки и короткого замыкания — только от утечки. Поэтому перед ним всегда ставят автоматический выключатель, номинал которого не выше номинала самого УЗО.
