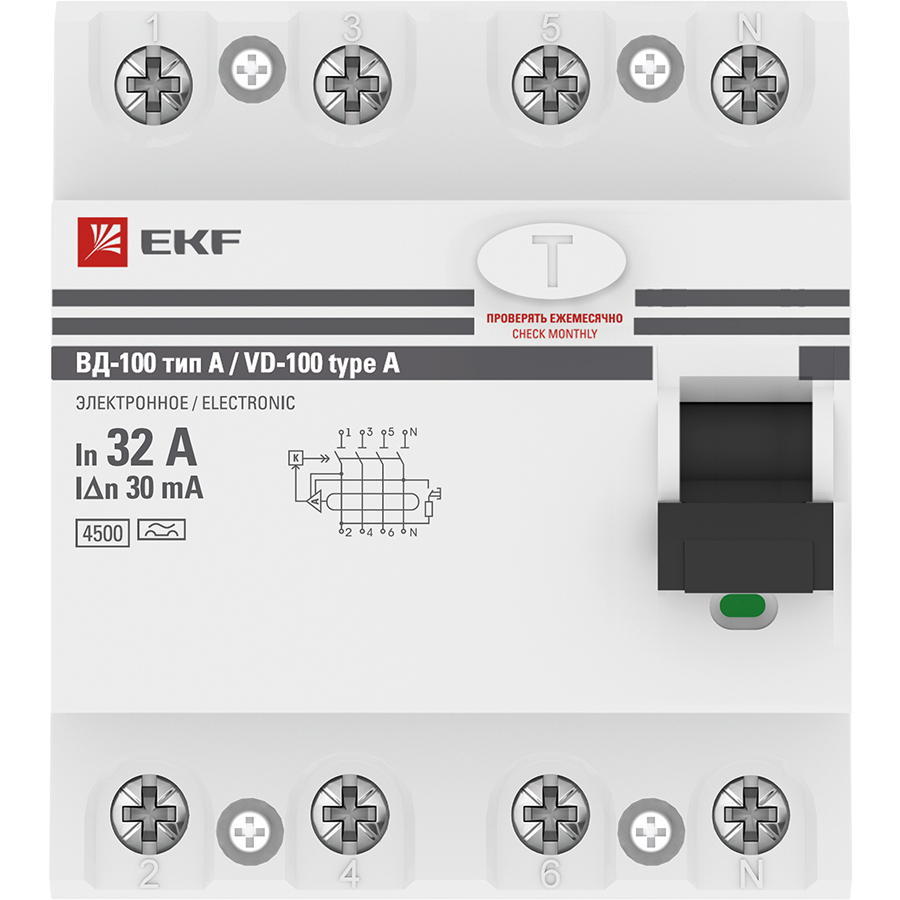

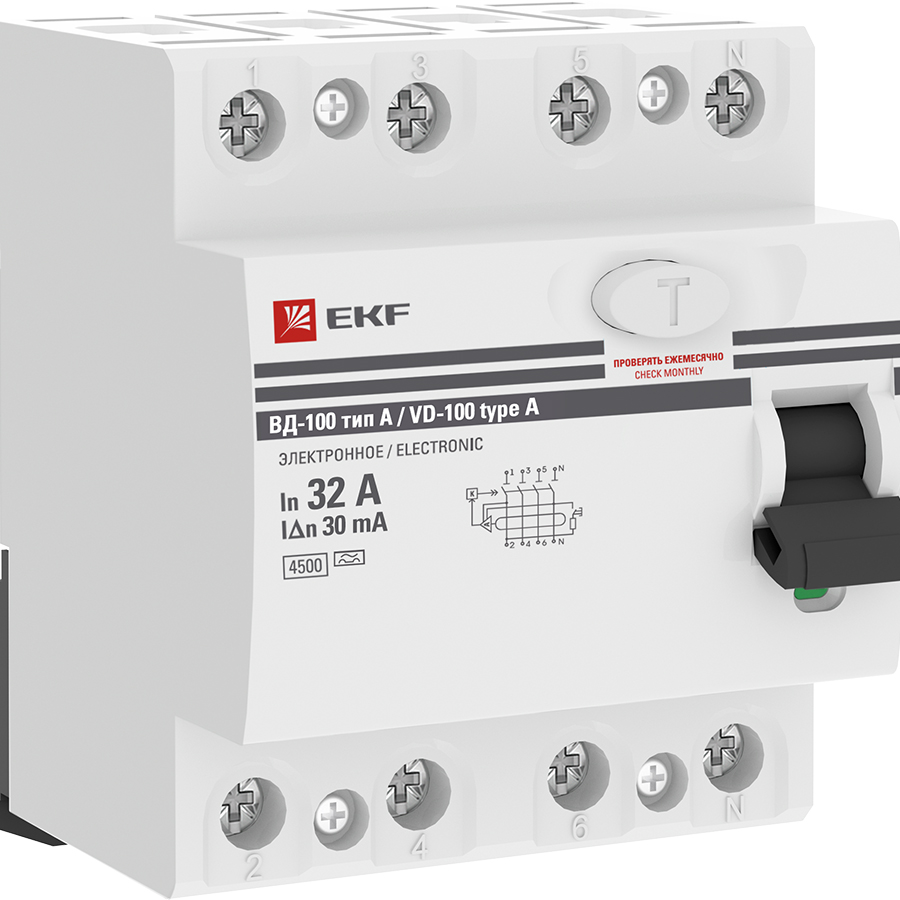

Устройство защитного отключения УЗО ВД-100 4П 32А/30мА (эл-мех, тип А) PROxima EKF

УЗО 4П 32 А 30 мА — EKF.

Ток утечки 30 мА — защита человека: при таком пороге ток через тело не успевает стать опасным. Стандарт для розеточных групп в квартире. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Тип A видит и переменную, и пульсирующую утечку — такая возникает за блоками питания и в технике с электроникой, а тип AC её пропускает. УЗО отключает линию при утечке тока — например, когда человек коснулся фазы или нарушилась изоляция. От перегрузки и короткого замыкания оно не защищает, поэтому ставится последовательно с автоматическим выключателем.

Ложные срабатывания

Частая причина — не поломка, а естественные токи утечки старой проводки и техники. Проверяют, отключая линии по одной: то, при отключении которого УЗО перестаёт выбивать, и есть источник.

Что УЗО не делает

УЗО не защищает от перегрузки и короткого замыкания — только от утечки. Поэтому перед ним всегда ставят автоматический выключатель, номинал которого не выше номинала самого УЗО.
