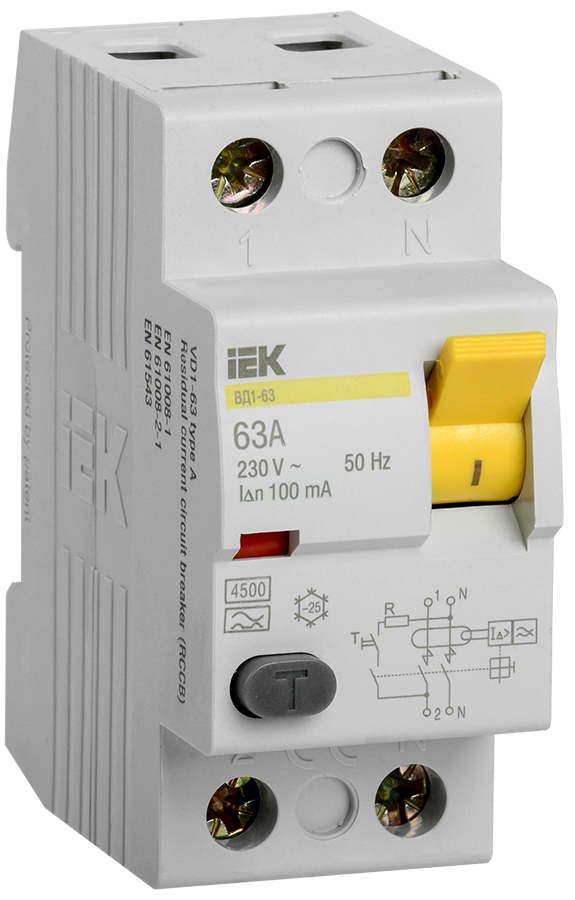

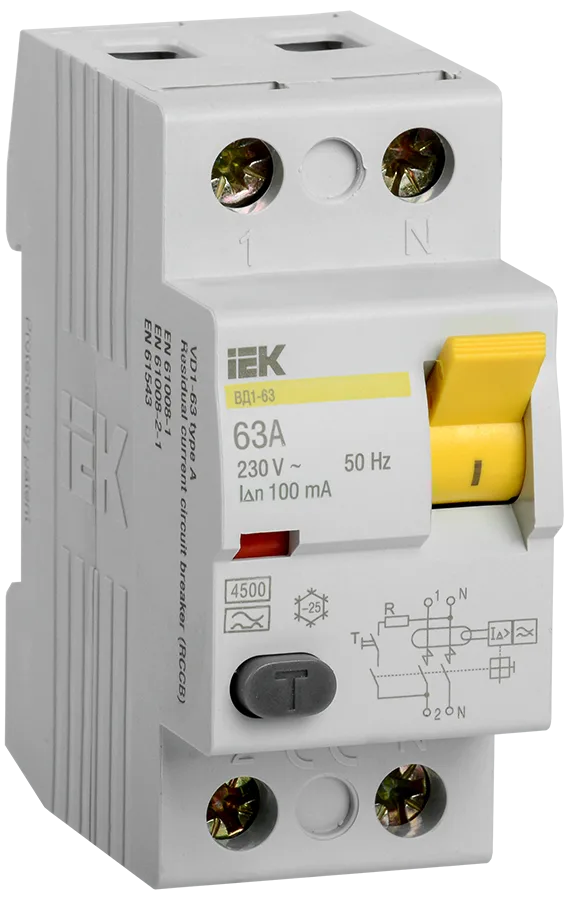

Устройство защитного отключения УЗО ВД1-63 2П 63А 100мА тип А IEK

УЗО 2П 63 А 100 мА — IEK.

Тип A видит и переменную, и пульсирующую утечку — такая возникает за блоками питания и в технике с электроникой, а тип AC её пропускает. УЗО отключает линию при утечке тока — например, когда человек коснулся фазы или нарушилась изоляция. От перегрузки и короткого замыкания оно не защищает, поэтому ставится последовательно с автоматическим выключателем. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции.

Ложные срабатывания

Частая причина — не поломка, а естественные токи утечки старой проводки и техники. Проверяют, отключая линии по одной: то, при отключении которого УЗО перестаёт выбивать, и есть источник.
