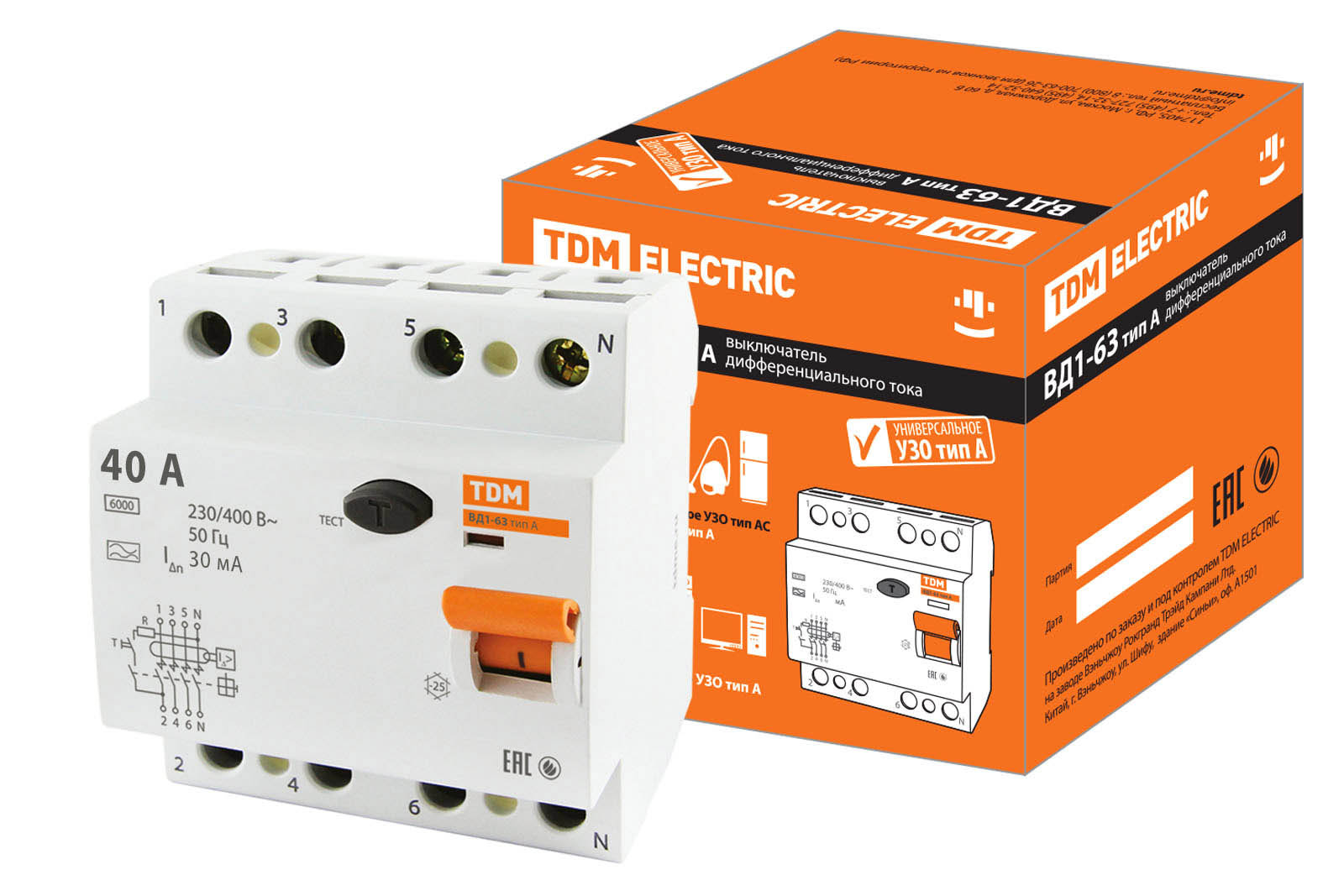

Устройство защитного отключения УЗО ВД1-63 4П 40А 30мА тип А TDM

УЗО 4П 40 А 30 мА — TDM.

Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. УЗО отключает линию при утечке тока — например, когда человек коснулся фазы или нарушилась изоляция. От перегрузки и короткого замыкания оно не защищает, поэтому ставится последовательно с автоматическим выключателем. Ток утечки 30 мА — защита человека: при таком пороге ток через тело не успевает стать опасным. Стандарт для розеточных групп в квартире.

Тип A видит и переменную, и пульсирующую утечку — такая возникает за блоками питания и в технике с электроникой, а тип AC её пропускает.

Что УЗО не делает

УЗО не защищает от перегрузки и короткого замыкания — только от утечки. Поэтому перед ним всегда ставят автоматический выключатель, номинал которого не выше номинала самого УЗО.
