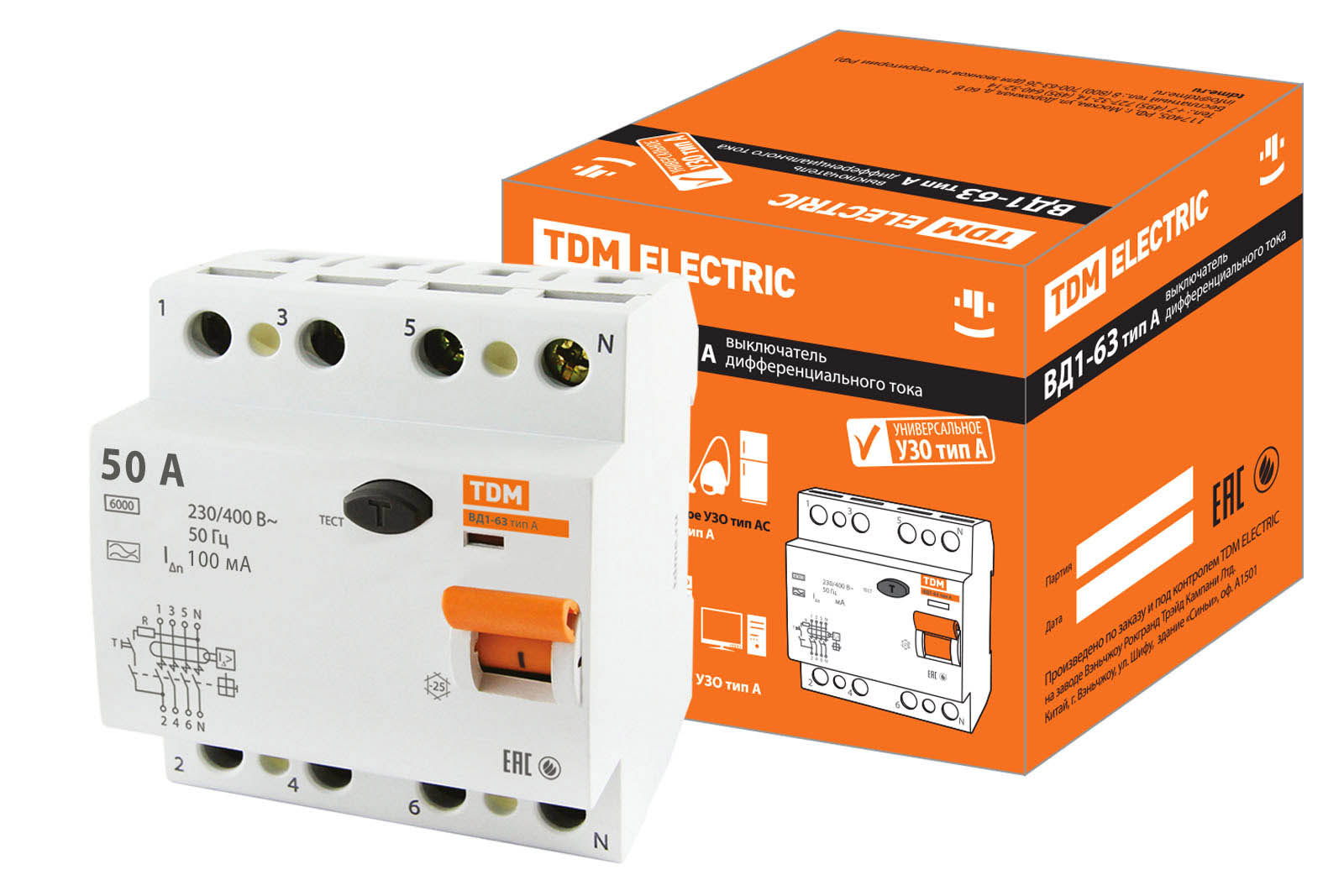

Устройство защитного отключения УЗО ВД1-63 4П 50А 100мА тип А TDM

УЗО 4П 50 А 100 мА — TDM.

Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции. Тип A видит и переменную, и пульсирующую утечку — такая возникает за блоками питания и в технике с электроникой, а тип AC её пропускает.

Задача УЗО одна — заметить, что ток ушёл мимо нулевого проводника, и обесточить линию раньше, чем утечка успеет навредить человеку. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Проверка кнопкой «Тест»

Кнопка «Тест» создаёт искусственную утечку и проверяет механику. Нажимать её стоит раз в квартал: если УЗО не отключилось, оно не сработает и при реальной утечке.
