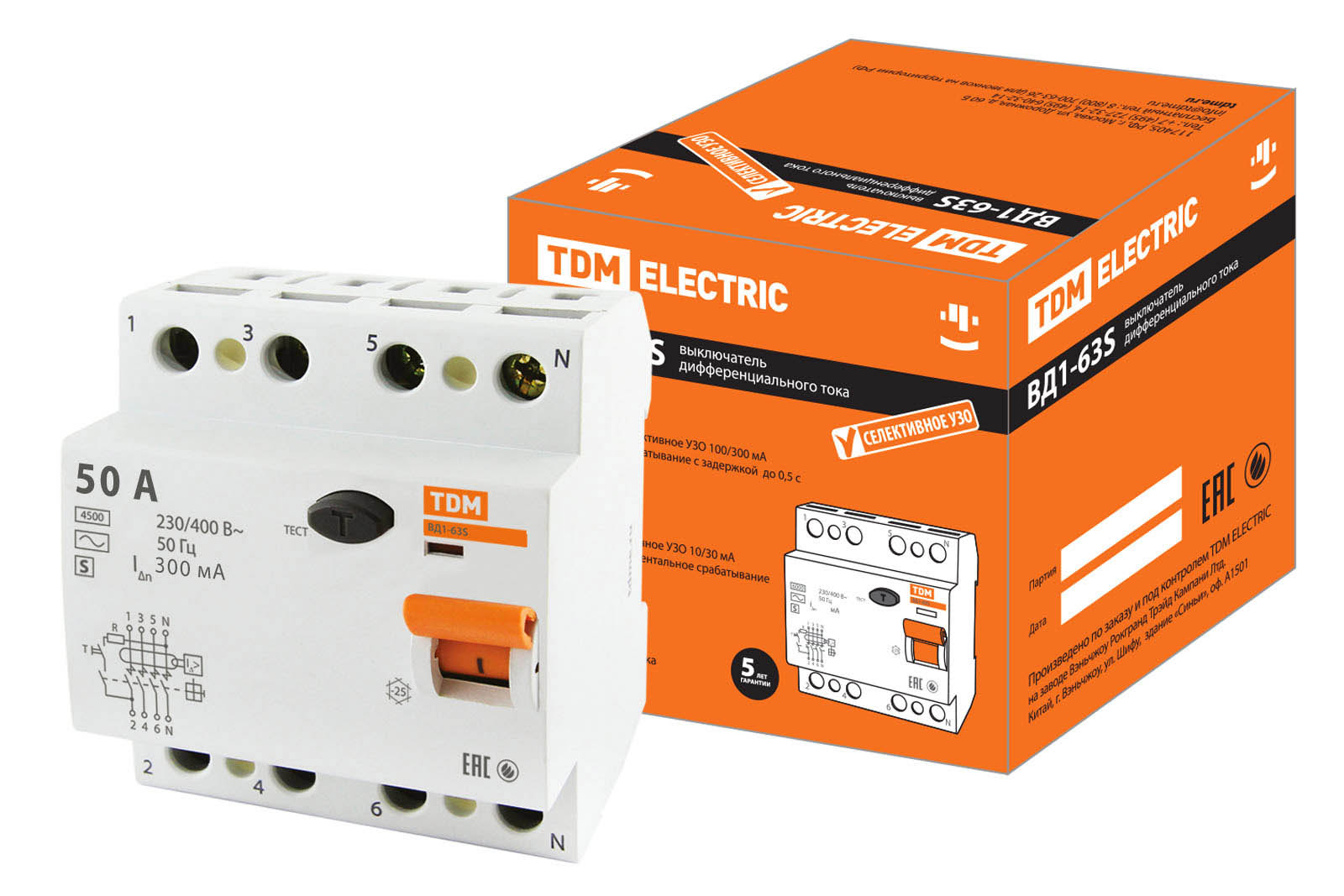

Устройство защитного отключения УЗО ВД1-63S 4П 50А 300мА TDM

УЗО 4П 50 А 300 мА — TDM.

УЗО отключает линию при утечке тока — например, когда человек коснулся фазы или нарушилась изоляция. От перегрузки и короткого замыкания оно не защищает, поэтому ставится последовательно с автоматическим выключателем. Ток утечки 300 мА — противопожарная ступень на вводе. Человека она не защищает, для этого нужны 10 или 30 мА на групповых линиях. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Что УЗО не делает

УЗО не защищает от перегрузки и короткого замыкания — только от утечки. Поэтому перед ним всегда ставят автоматический выключатель, номинал которого не выше номинала самого УЗО.

Ложные срабатывания

Частая причина — не поломка, а естественные токи утечки старой проводки и техники. Проверяют, отключая линии по одной: то, при отключении которого УЗО перестаёт выбивать, и есть источник.
