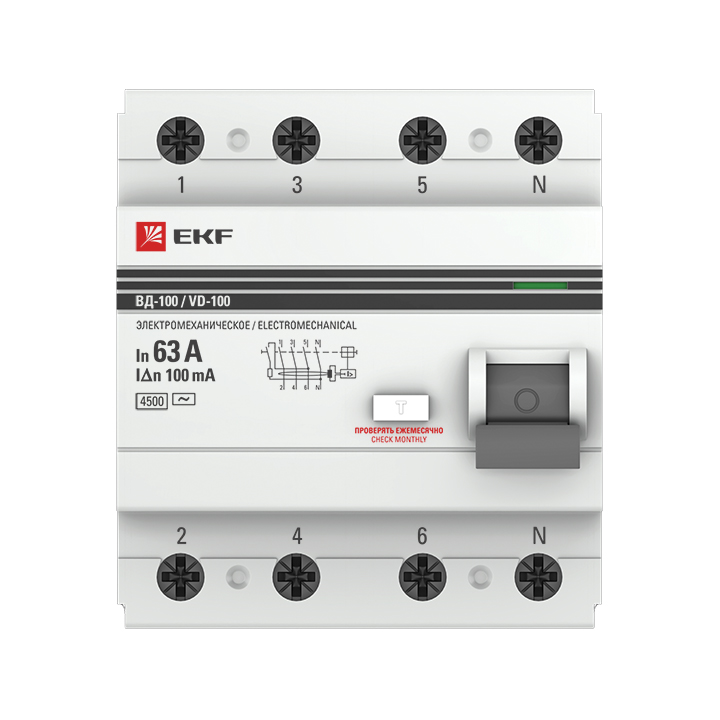

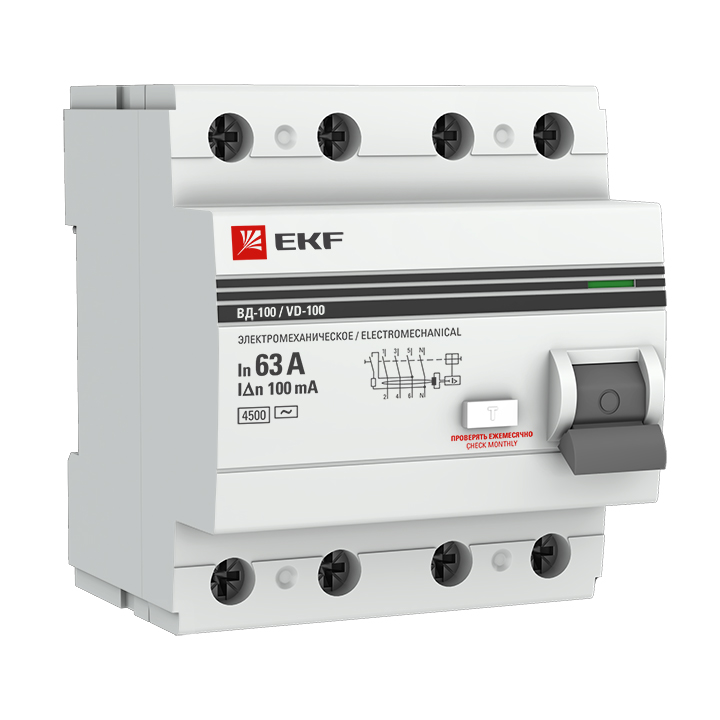

Устройство защитного отключения ВД-100 УЗО 4П 63А (электромеханическое) 4,5кА 100мА PROxima EKF

УЗО 4П 63 А 100 мА — EKF.

Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Задача УЗО одна — заметить, что ток ушёл мимо нулевого проводника, и обесточить линию раньше, чем утечка успеет навредить человеку.

Ток утечки 100 мА защищает не человека, а проводку: такую ступень ставят на вводе для защиты от возгорания при повреждении изоляции.

Что УЗО не делает

УЗО не защищает от перегрузки и короткого замыкания — только от утечки. Поэтому перед ним всегда ставят автоматический выключатель, номинал которого не выше номинала самого УЗО.
