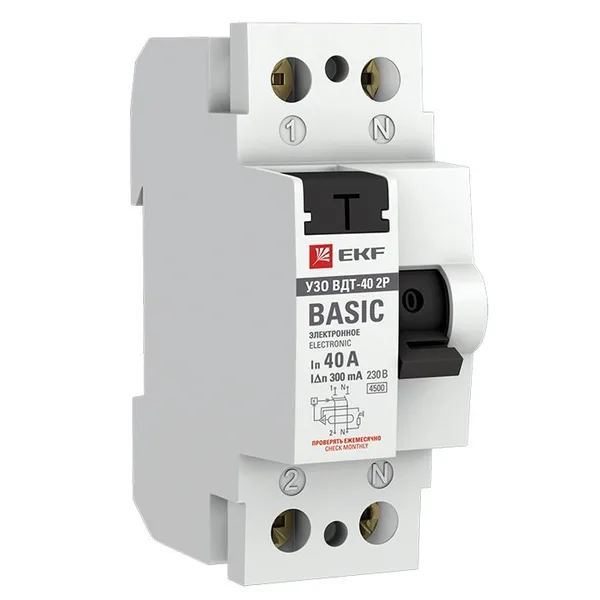

Устройство защитного отключения ВДТ-40 УЗО 2П 40А (электронное) 4,5кА 300мА Basic EKF

УЗО 2П 40 А 300 мА — EKF.

Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Ток утечки 300 мА — противопожарная ступень на вводе. Человека она не защищает, для этого нужны 10 или 30 мА на групповых линиях.

УЗО отключает линию при утечке тока — например, когда человек коснулся фазы или нарушилась изоляция. От перегрузки и короткого замыкания оно не защищает, поэтому ставится последовательно с автоматическим выключателем. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Ложные срабатывания

Частая причина — не поломка, а естественные токи утечки старой проводки и техники. Проверяют, отключая линии по одной: то, при отключении которого УЗО перестаёт выбивать, и есть источник.

Проверка кнопкой «Тест»

Кнопка «Тест» создаёт искусственную утечку и проверяет механику. Нажимать её стоит раз в квартал: если УЗО не отключилось, оно не сработает и при реальной утечке.
