КВВГ — это контрольный кабель по ГОСТ 1508-78 на 660 В (0,66 кВ) переменного тока частотой 50 Гц и 1000 В постоянного. Жилы медные однопроволочные, изоляция и оболочка из ПВХ-пластиката, монтаж неподвижный — в цепях управления, измерения, сигнализации и вторичной коммутации. В разделе собраны исполнения КВВГ, КВВГЭ, КВВГнг(А)-LS, КВВГЭнг(А)-LS, КВВГнг(А)-FRLS, КВВГЭнг(А)-FRLS, морозостойкие КВВГнг(А)-ХЛ и КВВГЭнг(А)-ХЛ, а также бронированные КВБбШв и КВБбШвнг(А)-LS — свыше 350 маркоразмеров, отрез от одного метра.

Мы возим эту продукцию с заводов уже двенадцатый год и знаем её слабое место: у разных изготовителей толщина оболочки и наружный диаметр отличаются на 1–2 мм, из-за чего на объекте не сходится расчёт заполнения лотка. Поэтому в карточке каждой позиции стоит завод-изготовитель, а перед резкой мы сверяем бирку с барабана. Цену за метр считаем от длины: на бухте до 100 м она одна, на полном барабане — ниже.

Марки КВВГ в наличии: КВВГЭ, КВВГнг(А)-LS, КВВГЭнг(А)-LS и КВБбШв

Внутри марки КВВГ различаются четыре признака: наличие экрана (буква Э), пожарная безопасность оболочки (индекс нг(А), LS, FRLS), климатика (ХЛ) и броня (Бб). Исполнения с индексом нг(А) не распространяют горение при групповой прокладке в пучке — именно их требует свод правил для кабельных сооружений.

Отдельно держим редкие позиции — КВБбШвнг(А)-FRLS, КВБбШвнг(А)-ХЛ, КВБбШвнг(А)-LS-ХЛ и КВВГнг(А)-LSLTx с пониженной токсичностью продуктов горения. Если нужного исполнения нет на витрине, пишите в отдел оптовых продаж на sale@volt-market.com — привезём с завода за 5–10 дней.

Кабель КВВГ и КВВГнг(А)-LS: маркоразмеры и цена за метр по сечениям

Сечение медной жилы у этой марки лежит в ряду 0,75 · 1 · 1,5 · 2,5 · 4 · 6 · 10 мм², реже встречается 16 мм². Ходовые позиции — 1,5 и 2,5 мм²: первое берут под сигнальные цепи и КИПиА, второе — под питание катушек пускателей и соленоидных вентилей, где важно падение напряжения на длинной трассе.

Пара слов о написании марки — на практике это экономит время. В заявках сечение часто теряет запятую: «КВВГнг 4х0 75», «5х0 75» и «4х 0.75» — это одно и то же, кабель 4х0,75 мм2. Сокращения «4х2», «10х2», «19х2» и «4 25» означают ряд 2,5 мм2, а «КВВГ энг» и «кабель эл КВВГ» — обычный КВВГЭнг. Присылайте как удобно: мы сами приводим позиции к обозначению по ГОСТ 1508-78 и подтверждаем его в спецификации.

Экранированный ряд короче: КВВГЭ и КВВГЭнг(А)-LS чаще всего спрашивают в размерах 3х1 · 4х1 · 4х1,5 · 5х1,5 · 7х1,5 · 10х1 · 10х1,5 · 14х1,5 · 19х1,5 · 27х1,5 · 37х1,5, а КВВГЭ 2х1,5 и 4х2,5 идут под датчики давления и расходомеры. Цена за метр растёт почти линейно по меди: например, у КВВГнг(А)-LS переход с 4х1,5 на 4х2,5 добавляет к метру примерно 60 %.

КВВГ по числу жил: от 2 до 37 в одной оболочке

Марку выпускают на 2 · 3 · 4 · 5 · 7 · 10 · 14 · 19 · 27 · 30 · 37 жил; счётная пара в каждом повиве окрашена иначе, чтобы прозвонка шла быстрее. Практический совет из монтажа: закладывайте запас в две жилы — при опрессовке наконечников одну-две обычно теряют, а тянуть новую нитку в готовый лоток дороже, чем взять сразу 19 вместо 14.

• 4 и 5 жил — приводы задвижек, концевые выключатели, простая схема «пуск-стоп».
• 7 и 10 жил — шкафы управления насосами, где нужны обратная связь и блокировка.
• 14 и 19 жил — сборки КИПиА и релейная защита ячеек.
• 27 и 37 жил — магистральные стволы от щита до кроссового шкафа, экономят место в лотке.

Вес и наружный диаметр кабеля КВВГ, КВВГнг(А)-LS и КВВГЭнг(А)-LS

Вес нужен для расчёта нагрузки на лоток и стоимости доставки, диаметр — для подбора трубы, сальника и заполнения короба. Значения справочные, по конкретному заводу масса отличается в пределах 5 %; у экранированных КВВГЭ и КВВГЭнг(А)-LS прибавьте к диаметру около 1 мм, к массе — 8–10 %.

Допустимая токовая нагрузка, сопротивление жилы и радиус изгиба КВВГ

Контрольная линия редко нагружена током, но катушки, соленоиды и обогрев приводов ток потребляют, поэтому сечение считают не только по механике. В таблице — сопротивление медной жилы при 20 °C и допустимый длительный ток одиночной прокладки в воздухе.

Минимальный радиус изгиба — 10 наружных диаметров для неэкранированного КВВГ и 15 для КВВГЭ и бронированного КВБбШв. Электрическое сопротивление изоляции — не менее 10 МОм на километр. Строительная длина на барабане обычно 200–500 м и зависит от числа жил: 37-жильные позиции завод мотает короче.

Кабель КВВГЭ и КВВГЭнг(А)-LS: экранированное исполнение

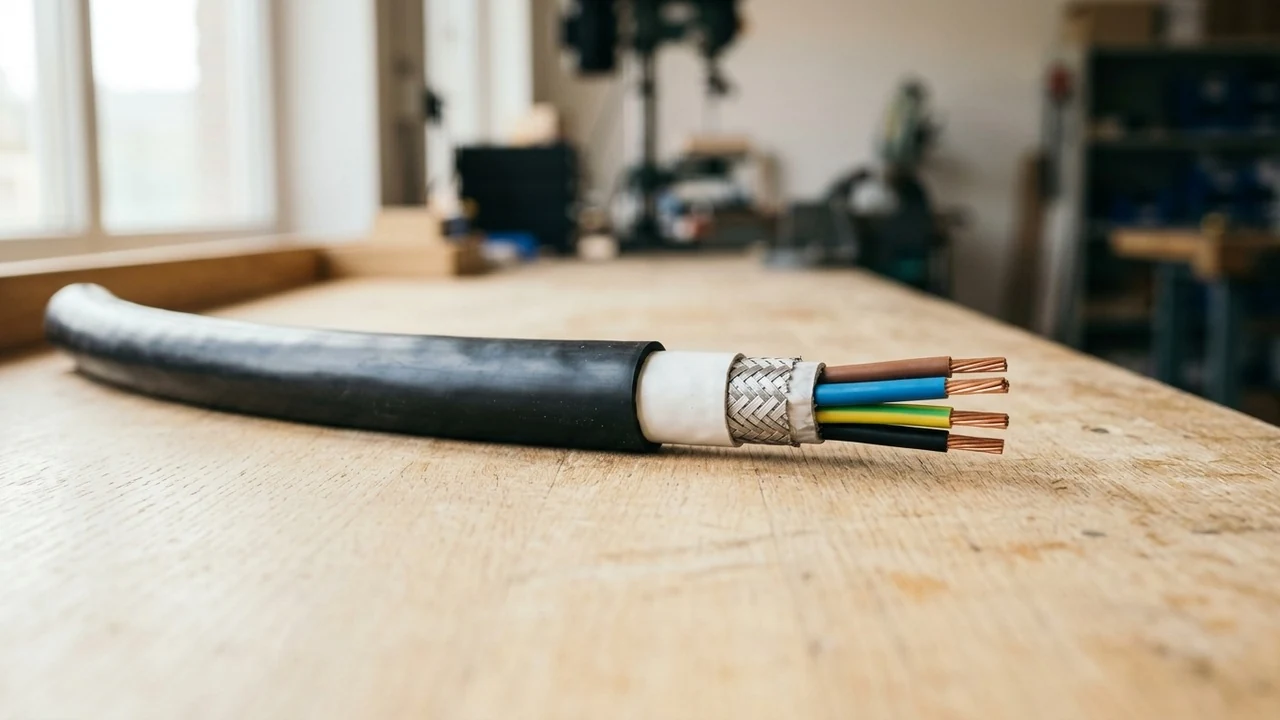

Буква Э означает общий экран из алюмополимерной ленты с контактной медной проволокой под оболочкой. Экранированный КВВГЭ ставят там, где сигнал 4–20 мА или импульсы энкодера идут в одном лотке с силовой линией: без экрана наводка от частотного преобразователя даёт «плавающие» показания на контроллере. Экран заземляют с одной стороны, со стороны шкафа, иначе по нему пойдёт уравнительный ток.

По нашей статистике заявок экранированную марку КВВГЭнг(А)-LS берут вдвое чаще неэкранированной, когда объект — котельная, насосная станция или узел учёта. Диаметры кабелей КВВГЭ на один типоразмер больше, это стоит учесть при подборе гермовводов.

КВВГнг(А)-FRLS и КВВГЭнг(А)-FRLS: огнестойкие исполнения

Индекс FR означает, что линия сохраняет работоспособность в пламени — под изоляцией каждой жилы лежит слюдосодержащая лента. Такое исполнение обязательно для шлейфов систем противопожарной защиты, приводов клапанов дымоудаления и цепей аварийного освещения. Рядом с ним в каталоге стоят марки КВБбШвнг(А)-FRLS для наружных трасс и безгалогенные аналоги с индексом HF, если проект запрещает выделение хлора при горении.

КВВГнг(А)-ХЛ и КВБбШвнг(А)-ХЛ для холодного климата

Исполнение ХЛ отличается морозостойким пластикатом: монтаж допускается до −30 °C без предварительного прогрева, тогда как обычный КВВГ при −15 °C уже трескается на изгибе. При 0 °C и выше разматывать барабан можно без ограничений. Рабочий диапазон марки — от −50 до +50 °C, влажность до 98 % при +35 °C. Кабель КВВГЭнг(А)-ХЛ и КВВГнг(А)-ХЛ мы держим под заказ северных площадок: они уходят партиями на барабанах, розницы по ним почти нет.

Бронированный КВБбШв и КВБбШвнг(А)-LS: прокладка в земле

Броня из двух стальных лент с антикоррозийным шлангом позволяет уложить контрольную линию прямо в траншею, без трубы и лотка. КВБбШвнг(А)-LS выбирают, когда трасса заходит из земли в здание: на вводе как раз нужен пониженный дым. Растягивающие усилия броня не держит, поэтому вертикальные участки крепят через каждые 2 м.

Где применяют КВВГ: цепи управления, защиты и АСУ ТП

• передача сигналов управления и сигнализации на стационарных установках;
• цепи релейной защиты, автоматики и телемеханики подстанций;
• вторичная коммутация пускорегулирующей аппаратуры;
• дистанционное измерение электрических и физических параметров;
• подключение датчиков и исполнительных механизмов в АСУ ТП;
• шкафы КИПиА в котельных, насосных и на очистных сооружениях.

Монтаж допускается на открытом воздухе, под навесом, в помещениях, шахтах, подвалах, тоннелях и в земле. Марка не предназначена для подвижных соединений — там нужен гибкий провод класса 5. В обиходе монтажники называют КВВГ просто проводом, но по конструкции это именно кабель: жилы скручены в повивы и заключены в общую оболочку.

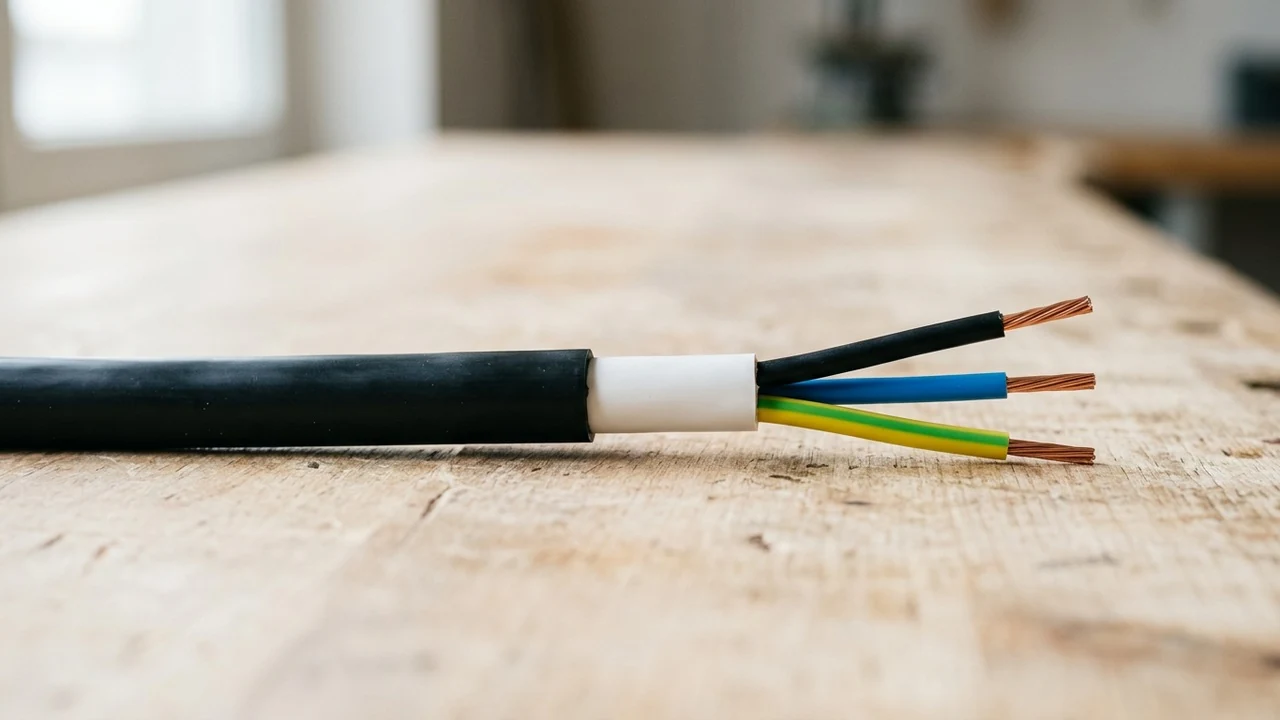

КВВГ и ВВГ: чем контрольная марка отличается от силовой

Разница не в материале, а в назначении и геометрии. Силовой ВВГ рассчитан на длительный ток нагрузки и имеет 2–5 толстых жил, контрольный КВВГ — до 37 тонких, чтобы завести в один шкаф весь пучок сигналов. Сечение у контрольной марки ограничено 10 мм², а жилы дополнительно маркируются счётной парой. Если по одной линии нужно и питание, и управление, берут КВВГ 4х4 или 4х6 — так делают на приводах задвижек.

ГОСТ 1508-78, сертификаты и гарантия

Вся продукция раздела соответствует ГОСТ 1508-78 и ГОСТ 31565-2012 по пожарной безопасности. На каждую партию выдаём сертификат соответствия и паспорт качества завода, при отгрузке — товарную накладную с указанием барабана и фактического метража. Гарантия — 5 лет со дня ввода в эксплуатацию, но не более 5,5 лет с даты изготовления. Срок службы марки — 15 лет.

Чем заменить КВВГ, если нужного маркоразмера нет на складе

Полного дефицита по этой группе почти не бывает, но редкие позиции вроде 30х1 или 4х16 иногда уходят «в ноль». Тогда мы предлагаем замену, которая проходит по проекту без переписки с экспертизой.

• вместо КВВГ 14х1,5 — две нитки 7х1,5: дешевле по меди и проще завести в шкаф;
• вместо КВВГЭ — медный экранированный кабель МКЭШ того же сечения для слаботочных линий;
• вместо КВВГнг(А)-FRLS в жилом фонде — безгалогенный ППГнг(А)-HF, если проект допускает;
• вместо КВБбШв в траншее — КВВГнг(А)-LS в жёсткой трубе, когда грунт без блуждающих токов.

Купить кабель КВВГ: цена за метр, отрез и доставка

Электрокабель КВВГ отгружаем с собственного склада. Цены кабеля КВВГ на витрине указаны за метр с НДС и обновляются ежедневно вслед за биржей меди. Режем от одного метра без наценки за отрез, целые барабаны отпускаем по оптовой сетке. Нашли дешевле — снизим цену: пришлите ссылку или счёт конкурента, и мы пересчитаем позицию.

• отрез от 1 м, барабаны и бухты по 100 · 200 · 500 м;
• самовывоз со склада в день оплаты, доставка по России транспортными компаниями;
• отсрочка платежа и договор поставки для проектных организаций;
• расчёт спецификации по проекту в течение часа — отправьте перечень на sale@volt-market.com;
• подбор аналога, если завод снял позицию с производства.
