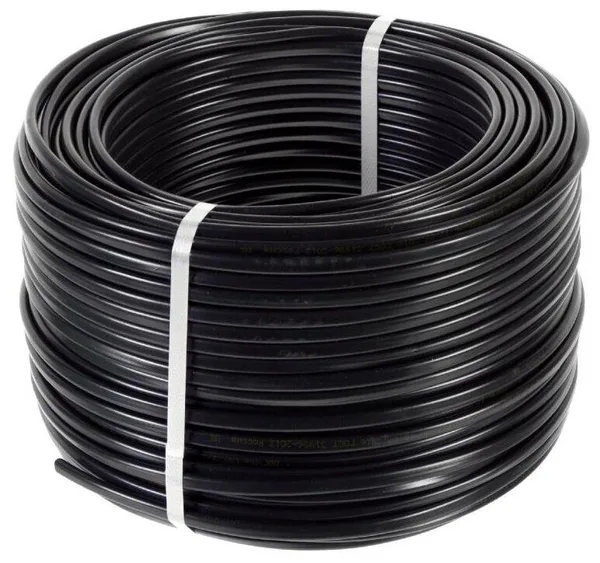

Кабель ВВГ-П нг(А)-LS 3х1,5 ок(N, PE)-0,66 ГОСТ (200м) TDM, артикул SQ0117-0451, — это плоский силовой кабель с тремя медными однопроволочными жилами 1,5 мм² на 0,66 кВ для стационарной проводки освещения. Не распространяет горение и мало дымит при пожаре. Бухта — 200 метров.
Характеристики кабеля ВВГ-П нг(А)-LS TDM: 3 жилы 1,5 мм², 200 м
| Параметр | Значение |
|---|
| Марка | ВВГ-Пнг(А)-LS |
| Число жил × сечение | 3 × 1,5 мм² (L, N, PE) |
| Материал жилы | медь, однопроволочная круглая |
| Изоляция | ПВХ |
| Оболочка | ПВХ пониженного дымовыделения (LS) |
| Номинальное напряжение | 0,66 кВ |
| Форма | плоский |
| Температура эксплуатации | от −50 до +70 °C |
| Стандарт | ГОСТ 31996-2012 |
| Производитель | TDM |
| Артикул | SQ0117-0451 |
| Фасовка | бухта 200 м |
| Класс жилы по ГОСТ 22483 | 1 |
| Сопротивление жилы при +20 °C, не более | 12,1 Ом/км |
Расшифровка марки ВВГ-П нг(А)-LS
- В — ПВХ-изоляция жил;
- В — ПВХ-оболочка;
- Г — без защитного покрова (голый);
- П — плоский;
- нг(А) — не распространяет горение при групповой прокладке;
- LS — пониженное дымо- и газовыделение;
- ок(N, PE) — однопроволочные круглые жилы, есть нулевая и защитная.
Где применяют плоский ВВГ-П нг(А)-LS на 1,5 мм²
- Групповые линии освещения в квартирах, офисах, школах.
- Скрытая проводка под штукатурку: плоский профиль даёт мелкую штробу.
- Подвод к вытяжке, тёплому полу малой мощности, вентиляторам.
- Бухта 200 м — объём на этаж или небольшой объект.
Монтаж и подбор
Монтировать без подогрева можно при температуре не ниже −15 °C. В мороз бухту выдерживают сутки в тепле, иначе ПВХ трескается на изгибе.
Радиус изгиба — от 7,5 наружного размера по малой стороне. Жила монолитная, в клеммы WAGO и под винт идёт без гильзы.
Сечение 1,5 мм² меди — это автомат 10 А на освещение. Для розеток берут 2,5 мм². Ориентир по ПУЭ и ГОСТ, уточняйте по проекту. При приёмке смотрите метровую маркировку на оболочке и паспорт на бухту.
Все позиции этого сечения — в подборке кабель ВВГ 3х1,5. Ещё в наличии из этой подборки: Кабель ВВГ-П нг(А)-LS 3х1,5 ок(N, PE)-0,66 ГОСТ (5м) TDM — тот же кабель в отрезке, Кабель (шланг) ВВГ-П нг(А)-LS 3х1,5 Энергомир, Кабель ВВГ-П нг(А)-LS 3х1,5 Энергомир СИНИЙ.
Пришлите спецификацию на sale@volt-market.com — посчитаем цену и выставим счёт на всю партию.
