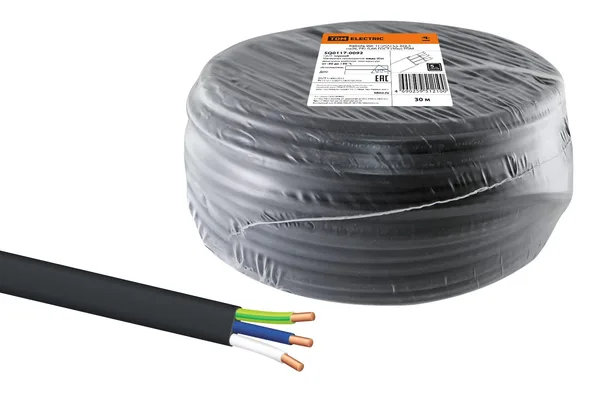

Кабель ВВГ-П нг(А)-LS 3х2,5 ок(N, PE)-0,66 ГОСТ (30м) TDM, артикул SQ0117-0092, — это плоский медный силовой кабель для скрытой и открытой проводки розеточных групп. Три однопроволочные жилы 2,5 мм² с нулём и землёй, напряжение 0,66 кВ. Бухта 30 м.
Характеристики плоского кабеля ВВГ-Пнг(А)-LS, 30 м
| Параметр | Значение |
|---|
| Марка | ВВГ-Пнг(А)-LS |
| Жилы | 3 × 2,5 мм², ок (N, PE) |
| Материал жилы | медь, однопроволочная, круглая |
| Изоляция | ПВХ-пластикат |
| Оболочка | ПВХ пониженной пожароопасности LS |
| Форма | плоский |
| Номинальное напряжение | 0,66 кВ |
| Стандарт | ГОСТ 31996-2012 |
| Производитель | TDM ELECTRIC |
| Артикул | SQ0117-0092 |
| Длина бухты | 30 м |
| Класс жилы по ГОСТ 22483 | 1 |
| Сопротивление жилы при +20 °C, не более | 7,41 Ом/км |
Расшифровка марки
- ВВ — ПВХ-изоляция жил и ПВХ-оболочка.
- Г — без брони.
- П — плоский.
- нг(А) — не распространяет горение при групповой прокладке, категория А.
- LS — пониженное дымовыделение.
- ок — однопроволочные круглые жилы.
- (N, PE) — жилы нуля и земли выделены цветом.
Где применяют
- Розеточные группы в квартире под штукатурку.
- Проводка под гипсокартон и в каркасных домах в гофре.
- Офисы и детские учреждения, где требуют исполнение нг(А)-LS.
- Подключение посудомойки, стиралки, кондиционера.
Монтаж и подбор
Плоский кабель удобно класть в узкую штробу. Он не перекручивается и лежит ровно под шпаклёвкой.
На медь 2,5 мм² ставят автомат 16 А, для отдельной линии кухни — 20 А при короткой трассе. Это типовое значение по ПУЭ, финальный номинал за проектом.
Монолитная жила хорошо держится в винтовых клеммах розеток и в WAGO 221. Зачищайте 10–11 мм.
Тридцать метров хватает на две-три розеточные линии в небольшой квартире. Проверьте бирку: марка, ГОСТ, дата и ОТК.
