Кабель ВБШвнг(А)-ХЛ 5х50,0 мс (N PE)-1

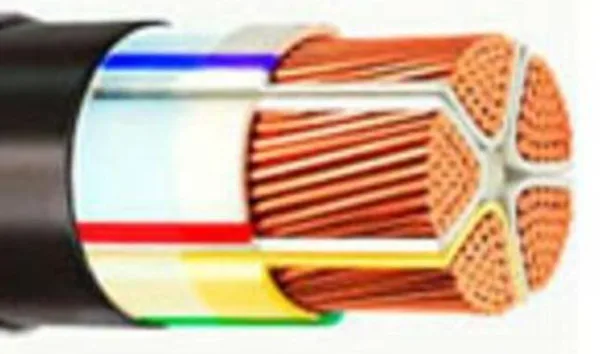

Кабель ВБШвнг(А)-ХЛ 5х50,0 мс (N PE)-1 — это бронированный силовой кабель на 1 кВ с пятью медными многопроволочными секторными жилами по 50 мм², бронёй из стальных лент и шлангом из ПВХ пониженной горючести. Исполнение ХЛ рассчитано на холодный климат. Отгружается на барабанах.

Это кабель для ввода и магистралей, где есть риск механических повреждений: в земле, в цехах, на эстакадах. Пятижильная схема с N и PE сразу даёт систему TN-S без отдельного провода заземления. Секторная жила делает кабель компактнее круглой при том же сечении.

Характеристики ВБШвнг(А)-ХЛ 5х50

Расшифровка марки

• В — изоляция жил из ПВХ;
• Б — броня из стальных лент;
• Шв — защитный шланг из ПВХ;
• нг(А) — не распространяет горение при групповой прокладке, категория А;
• ХЛ — холодостойкое исполнение;
• мс — многопроволочная секторная жила;
• (N PE) — есть нулевая и защитная жилы;
• 1 — номинальное напряжение 1 кВ.

Где применяют

• вводы в здания и ВРУ от трансформаторной подстанции;
• прокладка в траншее без растягивающих усилий;
• кабельные каналы и эстакады неотапливаемых цехов;
• питание мощных насосных и компрессорных станций.

Монтаж и подбор

• Броню заземляйте с обеих сторон и подключайте к системе уравнивания потенциалов.
• Секторные жилы требуют концевых муфт и наконечников под сектор или опрессовки с предварительным скруглением.
• Медь 50 мм² в земле держит порядка 200 А. Это типовая цифра по ПУЭ, финальный выбор — по проекту с учётом прокладки и группировки.
• При приёмке сверьте маркировку на оболочке с паспортом барабана и проверьте торцы на герметичность.

Другие бронированные медные марки и сечения собраны в подборке кабель ВБШв и ВБбШв. Из неё сейчас доступны: Кабель ВБШвнг(А)-LS 5х16 ПСК, Кабель медный силовой ВБШвнг-1 5х6мм (А) круглый ТРТС.

Пришлите кабельный журнал на sale@volt-market.com — посчитаем барабаны, цену и выставим счёт. Работаем с юрлицами, возможна отсрочка платежа.
