Кабель ВБШв — силовой бронированный кабель с медными жилами, изоляцией и внутренней оболочкой из ПВХ-пластиката, бронёй из двух стальных оцинкованных лент и наружным шлангом поверх брони. Старое обозначение той же марки — ВБбШв, негорючее исполнение пишется как ВБШвнг и ВБбШвнг, а вариант с пониженным дымовыделением — ВБШвнг(А)-LS. Рабочее напряжение — 0,66 и 1 кВ (660 и 1000 В), частота 50 Гц, изготовление по ГОСТ 31996-2012. В заявках марку иногда называют «провод ВБШвнг» — по стандарту это всё-таки кабель, поскольку жилы уложены в общую оболочку и защищены бронёй.

В ВОЛЬТМАРКЕТ раздел собран из наличия: более 570 позиций от 2х1,5 до 5х240 мм², включая ВБШвнг(А)-ХЛ для улицы и мороза, ВБШвнг(А)-FRLS для огнестойких линий, экранированный ВБШвЭнг и контрольный КВБбШвнг(А)-LS. Режем в размер от одного метра, отдаём остатки с барабана целиком, крупные сечения возим под заказ за 2–5 дней. Наш склад работает с монтажниками уже двенадцатый год, и по опыту 8 заявок из 10 закрываются пятью типоразмерами: 4х10,0, 4х16, 5х10, 5х16 и 3х2,5 — их держим постоянно.

Марка ВБШвнг и ВБбШв: расшифровка обозначения по буквам

Обозначение читается слева направо, каждая буква отвечает за один элемент конструкции. Разница между ВБбШв и ВБШв только в записи: вторая «б» осталась в старой номенклатуре и означала броню из лент, современный стандарт её опускает. Это одно и то же изделие, и заводы отгружают его по обоим названиям.

Полная строка в заводском прайсе выглядит так: ВБШвнг(А)-LS 4х10,0 ок (N, PE) — 0,66. Цифра 0 в конце относится к напряжению 0,66 кВ, а не к сечению; латинская запись ВБШвнг(A)-LS встречается наравне с кириллической и обозначает то же самое.

Конструкция ВБбШв: медные жилы, броня из двух стальных лент, ПВХ-шланг

Бронированный кабель с медными жилами ВБбШв собирается послойно, и каждый слой решает свою задачу. Именно броня отличает эту марку от обычного ВВГ и позволяет закапывать линию без трубы и лотка.

1. Токопроводящая жила — медь класса 1 (однопроволочная, «ок») или класса 2 (многопроволочная, «мк»); сечения от 1,5 до 300 мм².
2. Изоляция из ПВХ-пластиката, цветовая маркировка жил с выделением N и PE.
3. Скрутка жил и заполнение промежутков, поясная подушка под броню.
4. Броня — две стальные оцинкованные ленты, наложенные с перекрытием: держит растяжение и удар лопаты.
5. Наружный шланг из ПВХ, в исполнении нг(А)-LS — из пластиката пониженной горючести.

Цветовая маркировка жил и обозначения N, PE

Расцветка позволяет собрать щит без прозвонки и не перепутать нулевую защитную жилу с фазной. В исполнениях с индексом (N, PE) обе нулевые жилы уже выделены на заводе.

Стальные ленты дают ещё один эффект, о котором редко пишут: броня работает как экран от механики и как дополнительный путь для тока замыкания, поэтому её обязательно заземляют с обоих концов трассы. Без этого защита не сработает так, как рассчитывал проектировщик.

Модификации: ВБШвнг(А)-LS, FRLS, ХЛ, LSLTx и ВБбШвнг

Под одну и ту же задачу заводы выпускают несколько исполнений. Выбор зависит от того, где проходит нитка — в грунте, в подвале жилого дома, на открытом воздухе или по путям эвакуации.

Холодостойкие катушки смотрите в разделе уличный кабель, огнестойкие — в разделе FRLS, контрольные — в разделе контрольный кабель. Алюминиевый аналог с той же бронёй вынесен отдельно: АВБШв.

Сечения и число жил ВБШв: от 1х50 до 5х240 мм²

Марка выпускается одно-, двух-, трёх-, четырёх- и пятижильной. Пятижильное исполнение («5 жил») — самое ходовое для трёхфазного ввода с отдельными N и PE, четырёхжильное берут, когда нулевая защитная жила идёт отдельной ниткой.

• Число жил: 1, 2, 3, 4, 5.
• Сечение жилы, мм²: 1,5 · 2,5 · 4 · 6 · 10 · 16 · 25 · 35 · 50 · 70 · 95 · 120 · 150 · 185 · 240 · 300.
• Ходовые типоразмеры: 3х1,5 · 3х2,5 · 3х4 · 3х6 · 3х10 · 3х16 · 3х25 · 3х35 · 3х95 · 3х150.
• Четыре жилы: 4х1,5 · 4х2,5 · 4х4 · 4х6 · 4х10 · 4х16 · 4х25 · 4х35 · 4х50 · 4х70 · 4х95 · 4х120 · 4х150 · 4х185 · 4х240 · 4х300.
• Пять жил: 5х1,5 · 5х2,5 · 5х4 · 5х6 · 5х10 · 5х16 · 5х25 · 5х35 · 5х50 · 5х70 · 5х95 · 5х120 · 5х150 · 5х185 · 5х240.
• Две жилы и одножильные: 2х1,5 · 2х2,5 · 2х4 · 2х6 · 2х10 · 2х25 · 2х35 · 1х50 · 1х240.
• С уменьшенной нулевой жилой: 3х35+1х16 · 3х70+1х35 · 3х95+1х50 · 5х70+1х35 · 5х120+1х70.

Как записывают ВБШвнг(А)-LS в прайсе: 4х10,0, 4х95 1 кВ, 3х35 1х16

Заводская строка содержит сечение, тип жилы и напряжение подряд, поэтому одна и та же позиция у разных поставщиков выглядит по-разному. Записи вида «4 10», «5 2 5» или «3х 2.5» читаются как 4х10,0, 5х2,5 и 3х2,5 — путаницы не будет, менеджер сверит число жил при подтверждении заказа. Ниже собраны варианты, которые чаще всего приходят от проектировщиков.

Подобрать линию по сечению можно в разделах 2,5 мм², 4 мм², 6 мм², 10 мм² и 16 мм².

Наружный диаметр кабеля ВБШвнг и ВБбШв

Наружный диаметр (в проектах его называют и внешним) нужен, чтобы подобрать гофру, сальник, муфту и посчитать радиус изгиба — он не меньше 10 диаметров. Значения справочные: у разных заводов расхождение доходит до 5 %, точную цифру берите из паспорта на конкретную партию.

Вес кабеля ВБШвнг: масса погонного метра и километра

Масса нужна для расчёта доставки, подъёма на этаж и нагрузки на лоток. Сколько весит метр, считается просто: делим табличное значение на 1000. Например, 4х10,0 — это 0,96 кг/м, а 5х16 уже 1,5 кг/м, и бухта в 100 м потянет полтора центнера.

Технические характеристики ВБШвнг(А)-LS: напряжение 0,66 и 1 кВ

Конструктивные параметры ВБбШв: толщина изоляции, брони и оболочки

Эти цифры объясняют, почему бронированная линия толще и тяжелее обычной: на каждую жилу приходится своя изоляция, поверх скрутки идёт подушка, затем две ленты и шланг. Толщины нормированы стандартом и от завода почти не зависят.

Токовые нагрузки и мощность ВБШв по сечению

Таблица помогает прикинуть сечение под мощность до заказа. Значения даны для четырёх- и пятижильного исполнения на 380 В; для одиночной прокладки, при пучке вводите понижающий коэффициент 0,8.

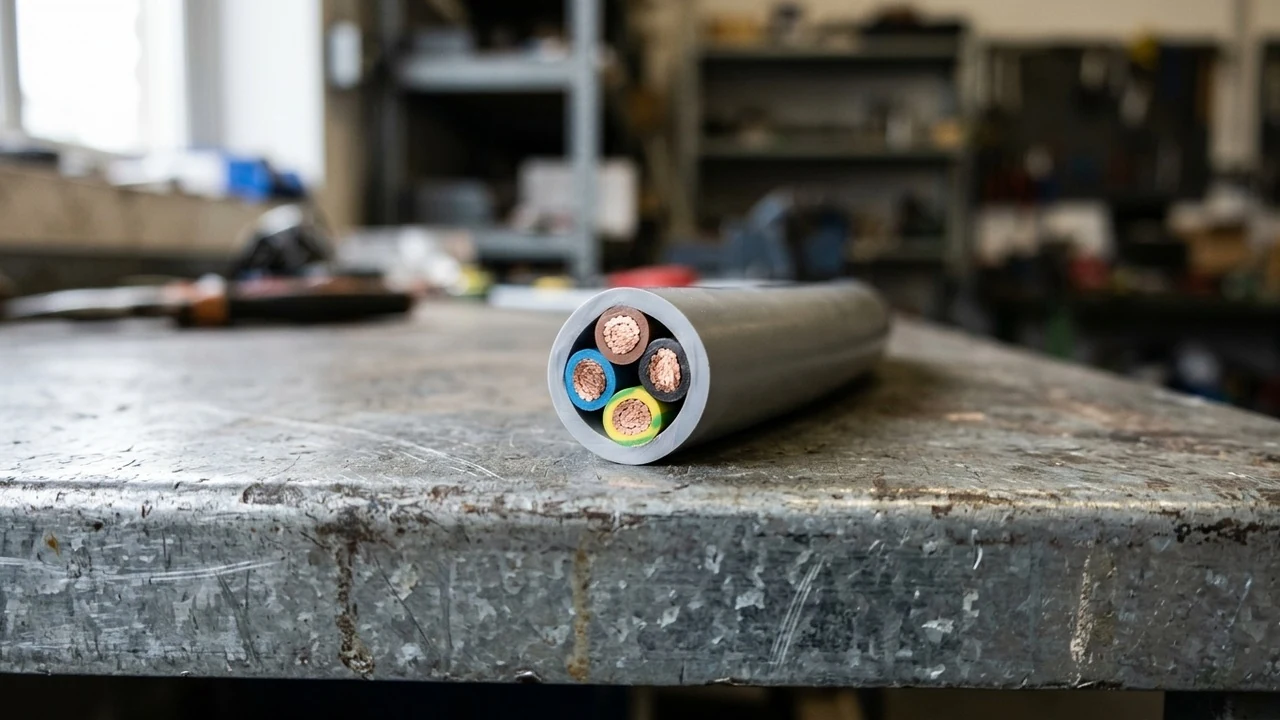

Практический ориентир: ввод на 15 кВт закрывает 4х4 или 5х4, дом с электроплитой и котлом на 25–30 кВт — 4х10,0, а мастерская со станками на 50 кВт требует уже 5х16. Запас по сечению дешевле переделки траншеи.

ГОСТ 31996-2012, сертификат и паспорт на кабель ВБШвнг

Марка выпускается по ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»; жила нормируется ГОСТ 22483, пожарные показатели — ГОСТ 31565. Гостовское исполнение отличается от ТУ полновесной жилой и толщиной шланга, поэтому в проекте пишут именно «по ГОСТ» — и мы держим на складе только такие партии.

• Сертификат соответствия ТР ТС 004/2011 — на каждую марку и группу сечений.
• Пожарный сертификат на исполнения нг(А)-LS, FRLS и LSLTx.
• Паспорт качества завода на конкретный барабан, с номером партии и фактическим метражом.
• Протокол приёмо-сдаточных испытаний: сопротивление жилы, сопротивление изоляции, испытание напряжением.
• ОКПД2 27.32.13.129 и код ТН ВЭД — для тендерной документации и госзакупки.

Копии документов отдаём вместе с накладной, по запросу присылаем заранее в PDF, чтобы снабженец успел проверить их до оплаты. Гостовская запись типоразмера в спецификации выглядит как ВБШвнг(А)-LS 4х10,0 ок (N, PE) — 0,66 ГОСТ 31996-2012.

Как рассчитать метраж ВБбШв и что заказать вместе

Ошибка в метраже дороже самой линии: докупленный кусок придётся стыковать муфтой в грунте, а это узкое место всей трассы. Считаем так же, как считаем себе.

1. Измерьте трассу по факту, а не по плану: повороты, обходы фундамента и подъёмы добавляют 10–15 %.
2. Заложите по 1,5–2 м на разделку с каждого конца — на щит, на опору и на запас у ввода.
3. В траншее оставьте змейку: 2 % длины на температурные подвижки грунта.
4. Округлите вверх до целого метра и сверьте с остатком барабана — часто выгоднее взять весь остаток.

Вместе с отрезом обычно берут концевую муфту по сечению, наконечники или гильзы, зажим заземления брони, сальники в щит, сигнальную ленту и песок для подушки. Список формируем в счёте одной строкой, чтобы на объект приехало всё сразу.

Где применяется бронированный ВБШв

Марка рассчитана на трассы, где линию нельзя защитить трубой или где труба не спасёт от механики. Броня снимает необходимость в футляре и сокращает смету на земляные работы.

• Ввод питания от опоры или щита учёта в дом, гараж, баню — см. кабель для ввода в дом.
• Прокладка под землю в траншее без трубы — подробности в разделе кабель для прокладки в земле.
• Питание насосов, котельных, станков и подъёмников — подключение оборудования.
• Магистрали внутри зданий: технические этажи, стояки, кабельные каналы и эстакады.
• Питание уличного освещения, ворот, шлагбаумов, систем видеонаблюдения.
• Ремонт и замена участка старой линии с сохранением марки по проекту.

Электрический кабель этой марки используется и в воде — броня допускает прокладку в затопляемых участках и в сырых подвалах. Единственное ограничение: на вертикальных трассах большой длины ленточная броня не держит собственный вес, там нужен проволочный аналог.

Монтаж ВБШвнг: разделка брони, заземление, концевая муфта

Бронированную линию монтируют иначе, чем обычную: половина ошибок на объектах приходится не на укладку, а на разделку концов. Порядок, которого держатся наши монтажники.

1. Снять шланг на длину разделки, не задев ленты ножом — надрез по кругу, дальше шланг стягивается чулком.
2. Наложить бандаж на ленты, отогнуть и откусить лишнее; заусенцы обязательно опилить.
3. Припаять или прижать зажимом заземляющий проводник к обеим лентам — на обоих концах трассы.
4. Снять подушку и внутреннюю оболочку, развести жилы, надеть термоусадочные пальцы.
5. Поставить концевую муфту по сечению; для стыка двух отрезков — соединительную, соединение в грунте без муфты не допускается.
6. Проверить сопротивление изоляции мегаомметром до подачи напряжения и записать результат в акт.

Барабан раскатывают вдоль трассы, а не тянут витками — иначе лента брони «идёт волной» и потом мешает завести конец в сальник. Зимой изделие с обычным шлангом греют, холодостойкое ХЛ можно раскатывать до −30 °С без прогрева.

Популярные типоразмеры ВБШвнг(А)-LS в наличии

Пять позиций закрывают большую часть заявок. По ним держим складской остаток и режем без ожидания; сводка помогает выбрать за минуту.

ВБШв, АВБШв или ВВГнг(А)-LS: в чём отличие

Медное исполнение берут, когда важны компактность и надёжность контакта; алюминиевый АВБШв выигрывает по цене на больших сечениях. Сравнить с небронированной альтернативой удобно на странице ВВГнг(А)-LS. Общий обзор всех бронированных марок — в разделе бронированный кабель.

Купить кабель ВБШв и ВБбШв: цена за метр, отрез, опт

Продаём метражом и барабанами, стоимость считается за погонный метр и фиксируется в счёте на 5 рабочих дней. Купить по самой низкой цене реально: нашли дешевле — снизим. Ниже — как устроен заказ.

• Отрез от 1 м без наценки за резку; остаток барабана отдаём со скидкой.
• Оптовая цена от 500 м, для проектных объёмов — индивидуальный расчёт: sale@volt-market.com.
• Доставка по городу в день заказа, по России — транспортными компаниями, отгрузка со склада за 1–2 часа.
• Самовывоз со склада, погрузка барабанов до 1000 кг нашей техникой.
• Сертификат соответствия, паспорт и протокол испытаний — вместе с накладной.
• Сопутствующее: концевая и соединительная муфта, наконечники, сальники, сигнальная лента, гофра.

Если сомневаетесь в сечении, пришлите список нагрузок — посчитаем и предложим два варианта: экономичный и с запасом. Такой расчёт делаем бесплатно, обычно в течение часа.

Производители ВБШвнг в наличии

На складе лежит продукция заводов, чью марку мы проверяли на реальных объектах: Сарансккабель, Камкабель, ПСК, Рыбинсккабель. Каждая партия приходит с паспортом, барабаны маркированы, метраж совпадает с заявленным — расхождение больше 1 % мы у поставщика не принимаем. Другие медные марки собраны в разделе медный кабель, силовые целиком — в разделе силовой кабель.
