Цветовая маркировка проводов — система окраски изоляции, по которой электромонтажник без прибора определяет назначение каждой жилы: фазу (L), рабочий ноль (N) и защитный проводник (PE). Систему задают ГОСТ Р 50462-2009 и ПУЭ-7 (п. 1.1.29–1.1.30), международный аналог — IEC 60446. В разделе собран провод и кабель по цвету изоляции: сечения от 0,5 до 16 мм², бухты по 100 и 200 м, отрез от метра, более 4 300 позиций на складе.

Цвета проводов и кабелей: расшифровка системы обозначений

Расцветка изоляции — не декор, а функциональное обозначение. Завод окрашивает каждую жилу в один из регламентированных оттенков, и монтажник читает по нему, куда она уходит в щите. Мы в ВольтМаркете отгружаем кабельную продукцию с 2016 года и видим одну и ту же картину: половина переделок на объекте начинается там, где окраска не совпала с назначением жилы.

Три оттенка бытовой трёхжильной линии запоминаются с первого раза: синий — ноль, коричневый — фаза, жёлто-зелёный — земля. Всё остальное в электрике 220 В — вариации этой раскладки, включая двухцветные и меточные формы обозначения.

Провода по цветам в сети 220 В: фаза, ноль и защитная жила

В однофазной электропроводке 220 вольт работают три жилы, и у каждой закреплённое обозначение. Ошибка здесь обходится дороже всего: перепутанные ноль и фаза оставляют светильник под потенциалом при выключенной клавише.

Цвет провода фазы (L): коричневая жила

Фазную жилу по ГОСТ Р 50462-2009 окрашивают в коричневый — это основной вариант бытовой группы. В трёхфазной линии к нему добавляются ещё два тёмных оттенка, серый и чёрный. Красный, оранжевый и фиолетовый как фазные встречаются в старом монтаже и в импортном оборудовании: сам оттенок не запрещён, но читать его как фазу по умолчанию нельзя. Проверяйте индикатором, а не памятью.

Нулевой рабочий проводник N: синяя и голубая изоляция

Ноль имеет одну допустимую окраску — синий или голубой, без исключений. Иногда завод даёт сине-белый вариант с продольной полосой: это тот же ноль. В щите такая жила приходит на нулевую шину N. Если она оказалась под напряжением, линию собирали не по правилам, и разбирать её нужно с отключённым вводным автоматом.

Защитный проводник PE: жёлто-зелёная изоляция

У заземления один-единственный вариант окраски — жёлто-зелёный, две продольные полосы по всей длине. Зелёный или жёлтый по отдельности стандарт как PE не разрешает, подменять им рабочий ноль тоже нельзя. Именно за жёлто-зелёную жилу, заведённую на нулевую шину, технадзор чаще всего возвращает щит на переделку. Отдельные PE-перемычки и заземляющие проводники собраны в разделе заземляющие проводники и перемычки.

Расцветка жил в двухжильном, трёхжильном и пятижильном кабеле

Число жил задаёт готовую схему окраски — завод собирает изделие по стандартной раскладке, и её полезно знать до вскрытия оболочки. Чаще всего спрашивают цвета в 3-жильном бытовом исполнении — это стандарт розеточной группы. Ниже раскладка, по которой поставляют ВВГнг(А)-LS, ППГнг(А)-HF, ПВС и NYM.

Разложить ассортимент по числу жил и сразу увидеть цену за метр удобно в разделах кабель и провод по количеству жил и кабель и провод по сечению.

Цвета трёхфазных проводов 380 В: L1, L2, L3

В трёхфазной сети 380 вольт фазы разводят по порядку L1, L2, L3, и порядок этот закреплён окраской. Старая советская раскладка действует только на существующих объектах и в шинах распредустройств; в новом монтаже её не применяют.

Практическая ловушка: в одном щите могут сойтись новая линия и участок семидесятых годов, где жёлтая шина означала первую фазу. Прежде чем соединять такие ветки, раскладку переносят на однолинейную схему и подписывают обе стороны.

Цвет провода плюс и минус в цепях постоянного тока

В цепях постоянного тока полярность читается иначе, чем в переменной сети. Плюсовой вывод обычно красный или коричневый, минусовой — тёмный либо синий. Это распространённое соглашение, а не жёсткая норма: перед подключением блока питания полярность проверяют мультиметром.

Красно-чёрная пара — самая ходовая связка низковольтных линий: читается однозначно и не путается с силовой жилой. В блоках питания китайской сборки полярность нередко обозначена только полосой на изоляции, поэтому вывод проверяют тестером до первого включения.

Российская, европейская и американская системы идентификации

ГОСТ Р 50462-2009 гармонизирован с IEC 60446, поэтому российская и европейская раскладки совпадают полностью — импортная евровилка и отечественная линия стыкуются без переделки. Американская система построена иначе, и это главный источник ошибок при подключении оборудования из США и Канады.

Отсюда правило для импортного щитового оборудования: американская нейтраль белая, а у нас белая изоляция к нулю отношения не имеет. Опыт наших инженеров: на объектах с американской автоматикой концы перемаркировывают термоусадкой сразу на приёмке, иначе через полгода никто уже не вспомнит логику первой сборки.

Комбинированная маркировка: продольная полоса, метки PEN и цветная лента

Сплошная окраска — не единственный способ идентификации. Стандарт допускает двухцветную изоляцию, продольную полосу и метки на концах, и каждая форма имеет своё назначение. Особенно это касается совмещённого проводника PEN в системе TN-C: он маркируется жёлто-зелёным по длине и синими метками на концах либо наоборот.

Поперечные кольца стандарт не признаёт: полоса на защитной жиле должна идти вдоль, иначе идентификация формально недействительна. Это мелочь, из-за которой сдача объекта переносится на неделю.

Что делать, если в старой проводке все жилы одного цвета

Алюминиевая линия семидесятых годов и дешёвая продукция неизвестного завода приходят с одинаковой изоляцией на всех жилах либо с нестандартными оттенками. Схему такой проводки восстанавливают прозвонкой, и порядок действий отработанный — полчаса на распределительную коробку.

1. Обесточьте линию вводным автоматом и убедитесь в отсутствии потенциала индикатором.
2. Прозвоните жилы мультиметром: какая уходит на фазу, какая на ноль, какая на корпус.
3. Нанесите метки — жёлто-зелёную на PE, синюю на N, коричневую на L. Метка ставится на обоих концах.
4. Подпишите линию биркой и внесите изменение в однолинейную схему щита.
5. Проблемный участок при первой возможности замените изделием с нормальной заводской раскладкой.

Как проверить фазу и ноль индикатором и мультиметром

Определение назначения жилы прибором — обязательный шаг, когда окраске доверять нельзя. Ниже то, чем пользуются наши монтажники на приёмке объекта.

Индикатор отвечает только на вопрос «есть потенциал или нет». Отличить рабочий ноль от защитной жилы он не умеет — здесь нужен мультиметр между подозреваемой жилой и заведомо известной фазой.

Типовые ошибки подключения по цвету жил

Собрали список того, за что чаще всего возвращают щит на переделку. Все пять пунктов встречались нам на реальных объектах, и каждый стоил заказчику отдельного выезда бригады.

• Жёлто-зелёная жила в роли рабочего нуля — прямое нарушение ПУЭ и риск потенциала на корпусе техники.
• Разрыв защитной цепи автоматом — коммутировать PE нельзя ни при какой окраске.
• Сквозная перемычка вместо шины — защитные жилы соединяют только через шину, а не шлейфом от розетки к розетке.
• Доверие оттенку без прозвонки в линии, собранной до вас: раскладка предыдущего электрика ничем не подтверждена.
• Метка на одном конце — маркировать нужно оба, иначе на противоположной стороне снова гадают.

Отдельная строка — закупка. Партия с честной заводской раскладкой обходится дешевле, чем работа электрика по её восстановлению. Проверяйте изделие при приёмке, а не на монтаже.

Цвета жил в слаботочных линиях: витая пара, сигнализация, домофон

В слаботочке окраска обозначает не потенциал, а номер пары. Витая пара, она же интернет-кабель, несёт 8 жил в четырёх парах и обжимается по схемам T568A и T568B, различие между ними — перестановка второй и третьей пары; главное правило одно: оба конца линии нужно обжать по одной схеме, иначе линия не поднимется на гигабите.

Наружный слой UTP категории 5e бывает серым, чёрным и оранжевым: серый идёт внутрь помещения, тёмный держит ультрафиолет на улице, оранжевый ставят на путях эвакуации. Правильные пары при обжиме считают от защёлки коннектора, а не «на глаз».

В охранных шлейфах и домофонии единого стандарта нет: раскладку задаёт производитель панели, поэтому её переносят в кроссовый журнал сразу при монтаже. Ассортимент этих линий — в разделах витая пара, кабель для сигнализации и монтажный провод.

Цвета проводов в автомобильной проводке: магнитола, динамики, фары

В бортовой сети 12 вольт действует своя раскладка, к бытовой она отношения не имеет. Стандарт ISO 10487 закрепил разъём магнитолы, но производители от него отступают, поэтому цепь перед врезкой прозванивают.

На отечественных «ВАЗах» раскладка своя: замок зажигания, бензонасос и генератор выведены иначе, чем на Тойоте, Рено, Форде, Ниссане или Шевроле, а форсунки, лямбда-зонд, реле вентилятора и датчик заднего хода идут отдельным жгутом. Задние фонари, габариты, кнопка звукового сигнала и камера заднего вида собраны в своих цепях, поэтому перед врезкой каждую жилу прозванивают тестером. Отдельная группа — высоковольтные концы системы зажигания и жгут ГБО: там окраска не нормирована вовсе, и ориентироваться приходится только по схеме конкретной модели.

Подбор под бортовую сеть смотрите в разделе автомобильный провод.

Купить провод и кабель по цвету изоляции: разделы каталога

Каталог разбит по оттенкам, чтобы не листать характеристики: выбираете нужную окраску, дальше фильтруете по сечению и марке. Всего в разделе более 4 300 позиций, остаток по каждой видно в карточке.

Коричневый, серый и голубой отдельными разделами не выделены — их удобнее подбирать внутри марки. Позиции разных оттенков комплектуем в один заказ без ограничения по метражу.

Цвет оболочки кабеля и окраска жил: в чём разница

Оболочка и жила окрашиваются независимо друг от друга. Наружная оболочка ВВГнг(А)-LS обычно белая или чёрная, у NYM — серая, у ППГнг(А)-HF — оранжево-красная; на назначение линии это не влияет. Смысл несёт только окраска изоляции внутри. Покупатели регулярно путают одно с другим: просят изделие в тёмной оболочке «на заземление», имея в виду наружный слой. Уточняйте в заказе, что именно нужно — тон оболочки или раскладка жил.

Оранжево-красный тон наружного слоя — визуальный признак безгалогенной группы: её берут в детских садах, школах и на путях эвакуации, где норматив запрещает выделение хлористого водорода при горении. Тёмный тон резинового исполнения тоже функционален: сажа в композиции работает светостабилизатором и держит ультрафиолет на улице.

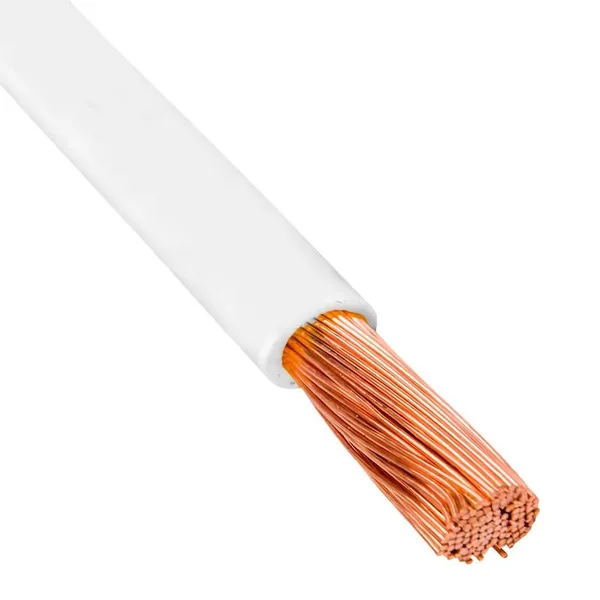

Марки в цвете: ПуГВ, ПуВ, ПВС и силовой кабель

Одножильное исполнение берут на сборку щита и перемычки, гибкое многожильное — на подвижные соединения, бытовой сетевой шнур — на удлинители и технику. Ниже марки, которые мы отгружаем и доставляем по всей России.

Ходовые позиции склада: ПуГВ сечением 4 · 6 · 16 в расцветке PE на шину и перемычки, ПуГВ 2,5 на нулевую гребёнку, ПуГВ 1,5 на группы освещения. Медную группу целиком удобно смотреть в разделе медный провод, силовую — в разделе силовой кабель, гибкую многожильную — в разделе многожильный гибкий провод.

Расцветка и сечение: как соединить подбор по цвету с нагрузкой

Окраска отвечает за назначение, сечение — за ток. Эти два параметра выбирают вместе, иначе аккуратная схема не спасёт от перегрева. Таблица ниже — рабочая шпаргалка для меди в квартире и частном доме.

Готовые подборки по сечению собраны в разделах кабель 1,5 мм² и кабель 2,5 мм².

Цвета проводов в розетке, выключателе и на светильнике

В подрозетнике монтажник видит три конца и подключает их по окраске, не разбирая схему целиком. Коричневая жила уходит на клемму L, синяя на N, жёлто-зелёная на клемму с характерным значком. У выключателя обратная логика: приходящая фаза заводится на общий контакт, а на светильник уходит жила другого тона.

В коробке жилы соединяют строго по окраске: синюю к синей, жёлто-зелёную к такой же. Если раскладка в двух линиях не совпала, принадлежность определяют прозвонкой, а не на глаз. Материал под такие работы собран в разделах провод для розеток, кабель для освещения и проводка в доме.

Цветовая маркировка в щите: бирки, маркеры и лента

Одной окраски изоляции для щита мало — жилы ещё подписывают. Маркировочная бирка У-134 и У-136 крепится нейлоновой стяжкой, на ней пишут номер линии и назначение. Пластмассовые бирки-квадраты ставят на вводные линии, ПВХ-ленту наматывают на концы, когда заводская раскладка не соответствует фактической роли жилы.

• Бирка маркировочная У-134 — треугольная, на линии диаметром до 25 мм.
• Бирка У-136 — квадратная, под вводные и магистральные линии.
• Термоусаживаемые маркеры — метки нужного тона на обоих концах.
• Лента ПВХ — быстрый способ обозначить фазу и ноль в существующей электропроводке.

На складе логистического центра «Почта России» в Воронеже (15 066 м²) мы отгружали кабельную продукцию партиями под маркировку заказчика — каждый барабан шёл со своей биркой. На объектах такого размера маркировка экономит монтажникам недели.

Цветовая идентификация в исполнительной документации

Приёмка объекта проверяет не только фактическую раскладку, но и её отражение в бумагах. Что именно фиксируют — в таблице ниже; она же служит чек-листом перед вызовом технадзора.

Сертификат ТР ТС 004/2011 оформляется на серию и действует до пяти лет, декларация — обычно на три года. Проектировщики просят копию при сдаче исполнительной документации, поэтому храните её вместе с накладной: восстановление задним числом занимает недели и тормозит приёмку.

Стандарты на цветовую идентификацию проводников

Требования к окраске изоляции прописаны сразу в нескольких документах, и они не противоречат друг другу. ГОСТ Р 50462-2009 — базовый, он задаёт саму систему идентификации. ПУЭ-7 добавляет правила для электроустановок зданий. ГОСТ 31996-2012 регламентирует конструкцию силовых изделий, включая расположение и окраску жил.

Практический вывод один: если поставщик не может показать сертификат соответствия на партию, раскладку такой партии считать нормативной нельзя.

Производители и сертификаты на продукцию в наличии

Работаем напрямую с российскими заводами, поэтому окраска изоляции у нас предсказуемая от партии к партии. В ассортименте — Камкабель, Электрокабель Кольчугино, Рыбинсккабель, Сарансккабель, Конкорд и TDM Electric. На каждую отгрузку выдаём сертификат соответствия и паспорт качества с номером барабана.

Опыт крупных отгрузок помогает: на завод «АСТОН» в Бузулуке ушло 14 886 м силовой продукции — семь фур за одну поставку, и вся партия пришла с единой заводской раскладкой жил. Для порта «Тамань» и распределительного центра OZON в Новосибирске комплектовали заказы с раздельной маркировкой по этажам и линиям.

Цена, наличие и доставка провода нужного цвета

Продаём отрезом от одного метра и целыми бухтами, стоимость считается за метр. Остаток по каждой позиции виден в карточке товара.

• Отгрузка и доставка — по всей России.
• Доставка по России и ближнему зарубежью, отгрузка за 1–3 дня.
• Опт и розница — индивидуальные цены, отсрочка платежа, счёт для юрлиц.
• Резка в размер без наценки, бухта 100 и 200 м.
• Документы — сертификаты соответствия ГОСТ на каждую партию.

Нашли дешевле — снизим цену. Оптовый отдел считает смету по спецификации: пришлите перечень оттенков и сечений на sale@volt-market.com, ответим со стоимостью и сроком отгрузки. Для юрлиц выставляем счёт в день обращения.

Расходники для маркировки жил: что докупить к заказу

Маркировку удобнее собирать одним заказом с основной позицией — тогда монтажник не ищет мелочь по строительным рынкам. Комплект на одну щитовую сборку обходится в пределах тысячи рублей и закрывает всю линейку обозначений.

• Нейлоновые стяжки шириной 2,5 и 3,6 мм — крепление бирок к пучку.
• Термоусаживаемая трубка ТУТ 2/1 и 4/2 — метки на концах и восстановление изоляции.
• Наконечники НШВИ — обжим гибкой жилы под винтовую клемму автомата.
• Маркеры-протяжки с цифрами и буквами L, N, PE — надеваются на жилу до опрессовки.
• Перманентный маркер по ПВХ — подпись бирок, не смывается растворителем.

Совет из практики: подписывайте линию сразу при затяжке в гофру. Через неделю после прокладки уже никто не вспомнит, какая пара уходит на кухню, а какая на балкон.
