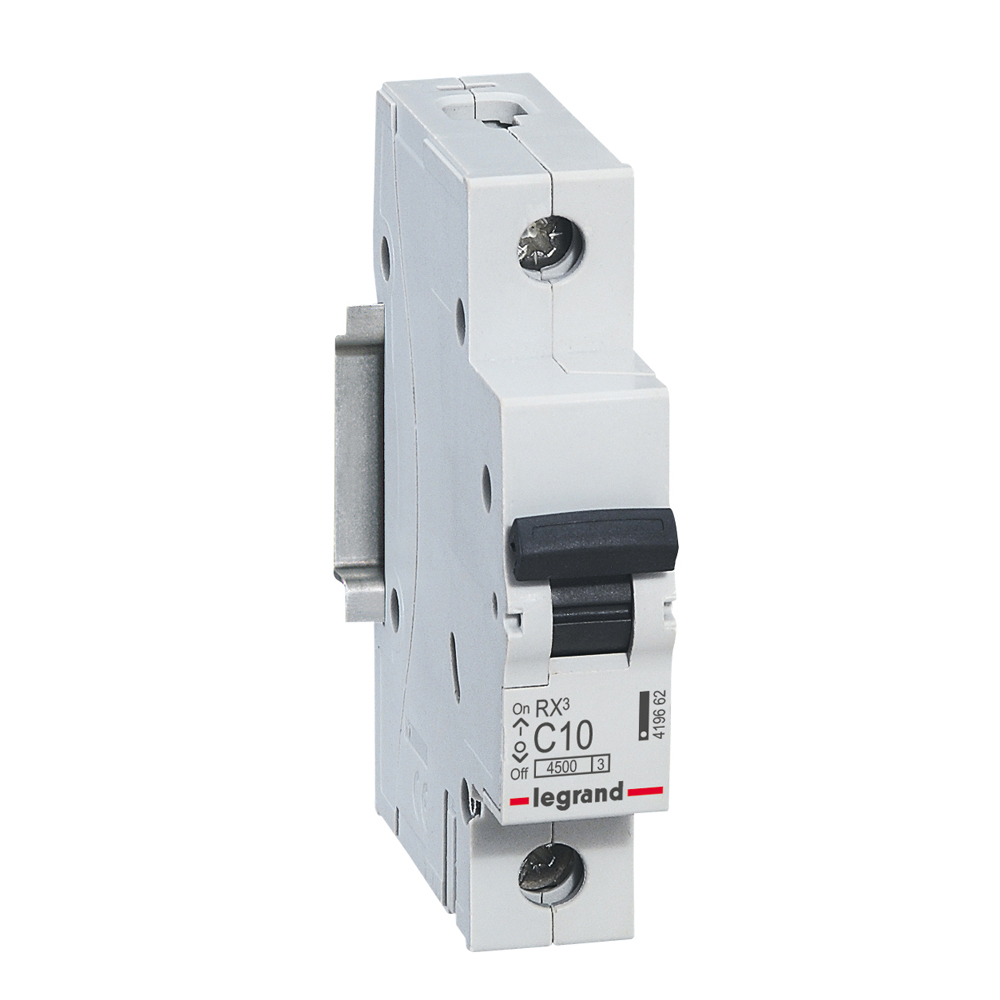

Выключатель автоматический ВА МОД 1П 10А С 4,5кА RX3 Legrand

Автоматический выключатель 1П 10 А кривая C — Legrand.

Номинал до 10 А ставят на линии освещения и слаботочные группы. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Однополюсное исполнение занимает один модуль на DIN-рейке.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
