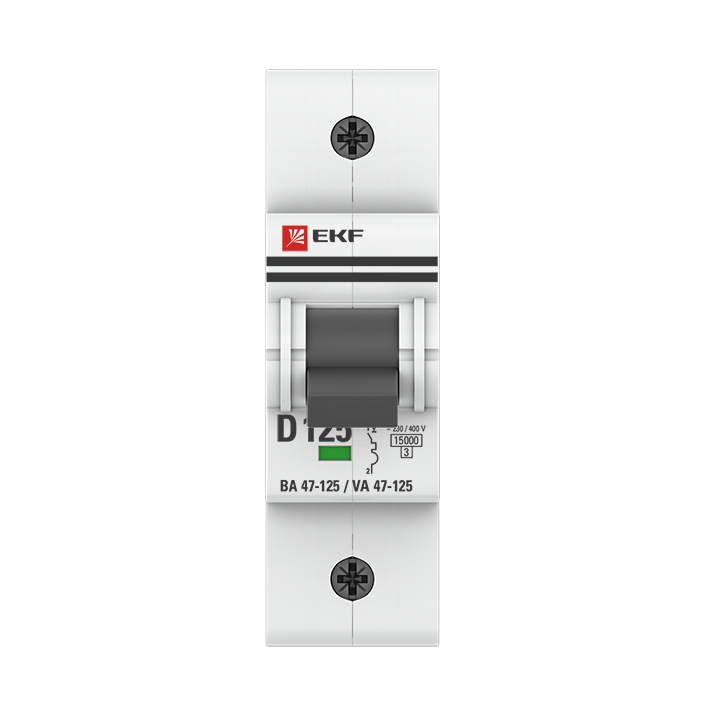

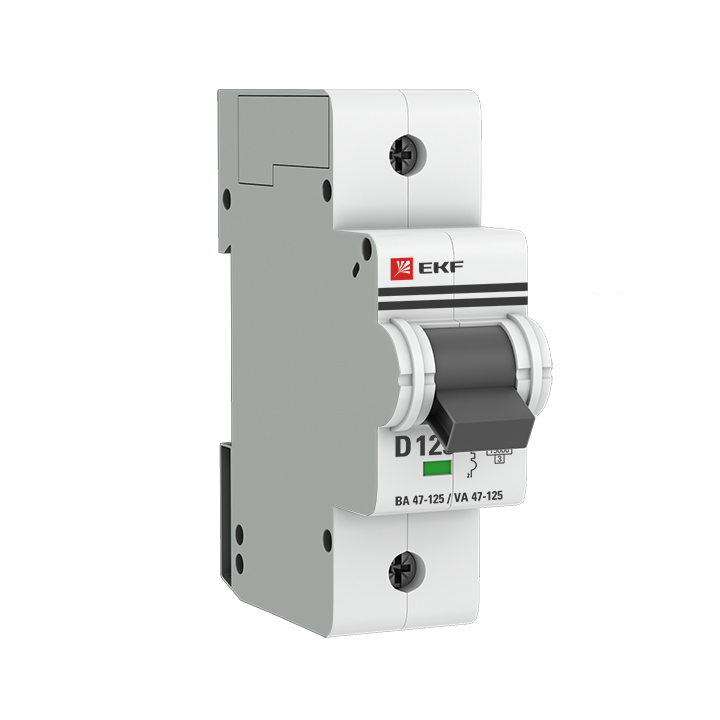

Выключатель автоматический ВА МОД 1П 125А D 15кА PROxima EKF

Автоматический выключатель 1П 125 А кривая D — EKF.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Отключающая способность 15 кА — уровень распределительных устройств промышленного объекта. Однополюсное исполнение занимает один модуль на DIN-рейке.

Номиналы от 63 А работают на вводе и на магистральных линиях. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
