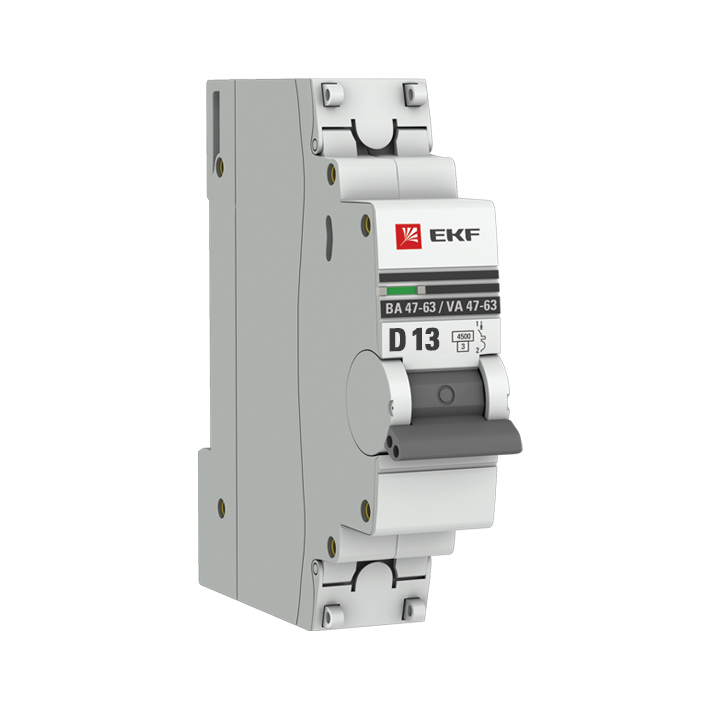

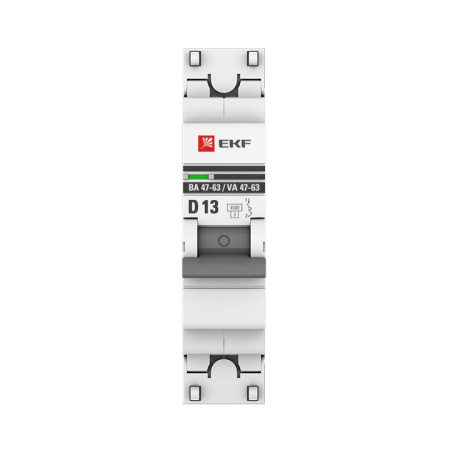

Выключатель автоматический ВА МОД 1П 13А D 4,5кА PROxima EKF

Автоматический выключатель 1П 13 А кривая D — EKF.

16 А — типовой номинал розеточной группы, 10 А — линии освещения. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Однополюсное исполнение занимает один модуль на DIN-рейке. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
