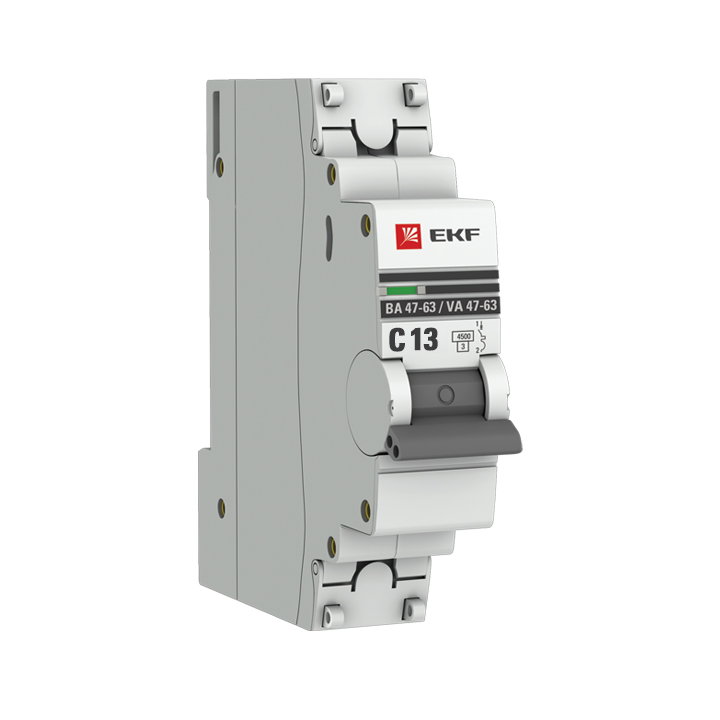

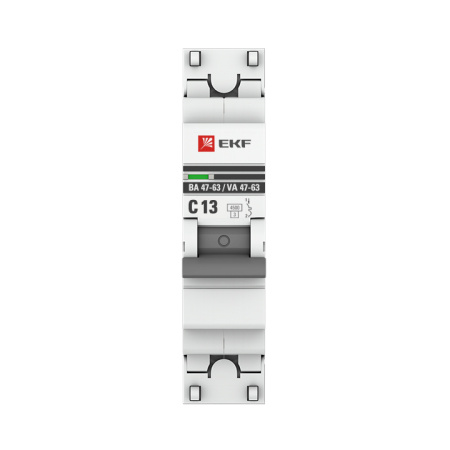

Выключатель автоматический ВА МОД 1П 13А С 4,5кА PROxima EKF

Автоматический выключатель 1П 13 А кривая C — EKF.

Однополюсное исполнение занимает один модуль на DIN-рейке. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.

Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. 16 А — типовой номинал розеточной группы, 10 А — линии освещения.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
