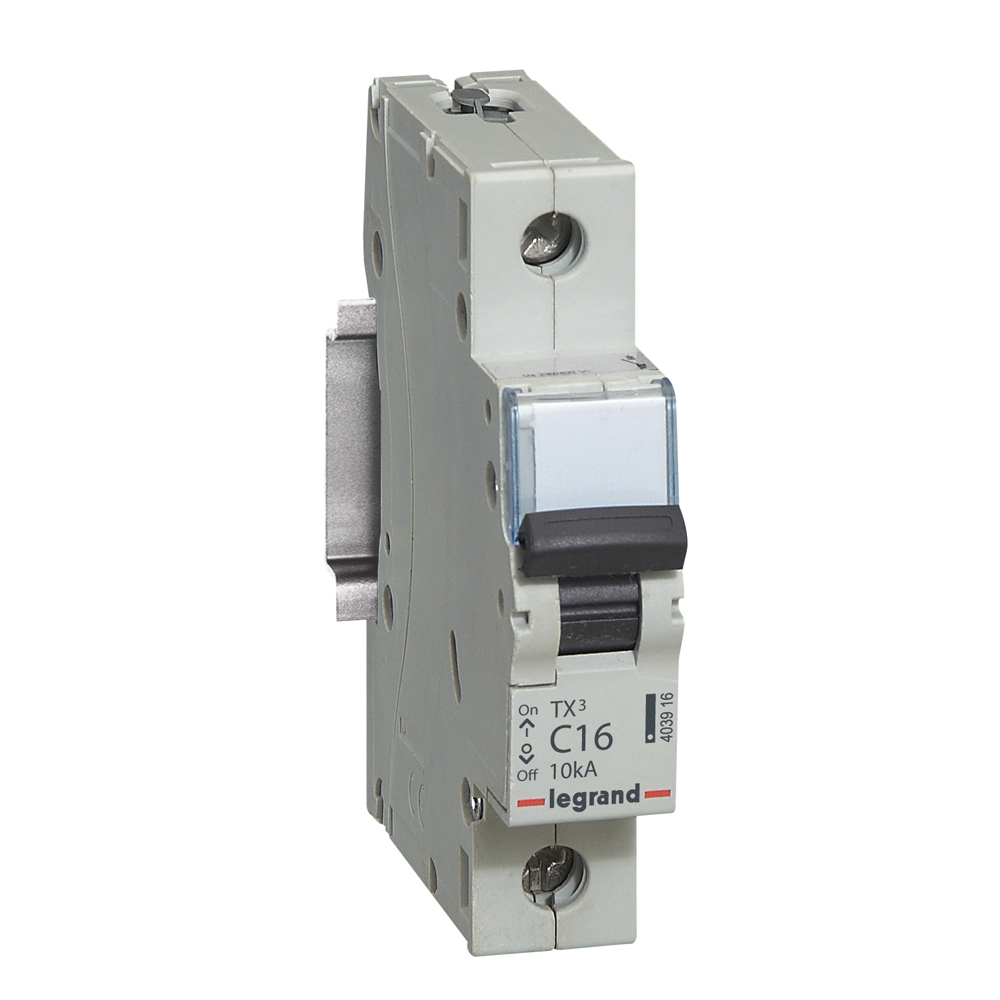

Выключатель автоматический ВА МОД 1П 16А С 10кА TX3 Legrand

Автоматический выключатель 1П 16 А кривая C — Legrand.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. 16 А — типовой номинал розеточной группы, 10 А — линии освещения.

Однополюсное исполнение занимает один модуль на DIN-рейке. Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
