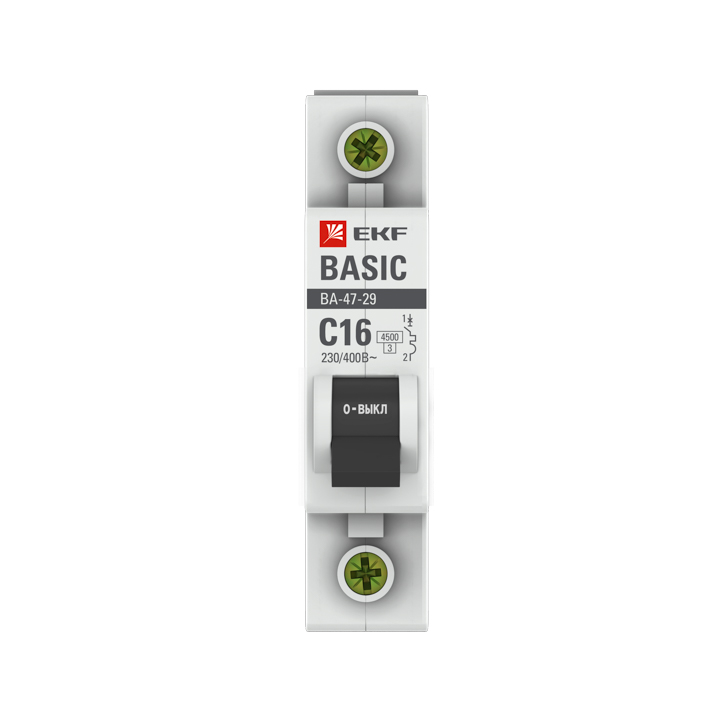

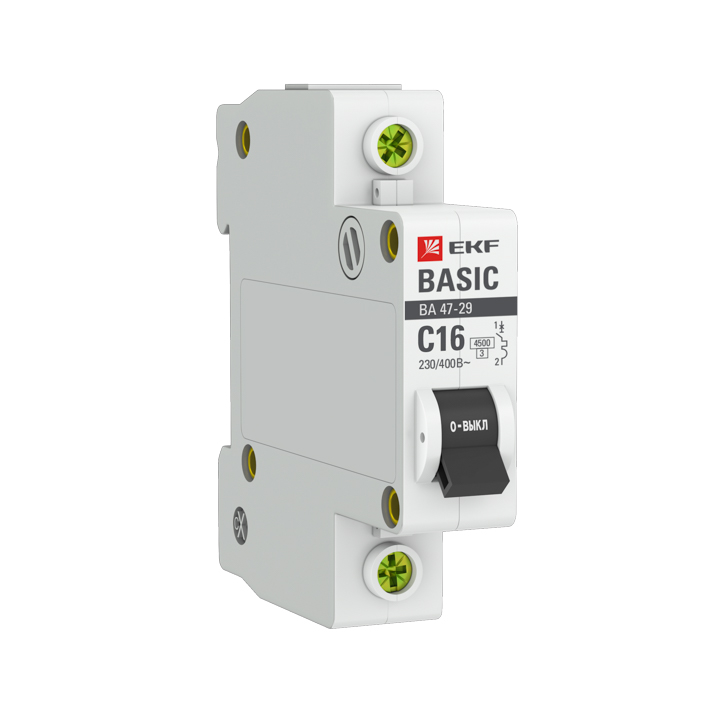

Выключатель автоматический ВА МОД 1П 16А С 4,5кА ВА47-29 EKF

Автоматический выключатель 1П 16 А кривая C — EKF.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Однополюсное исполнение занимает один модуль на DIN-рейке.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. 16 А — типовой номинал розеточной группы, 10 А — линии освещения. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
