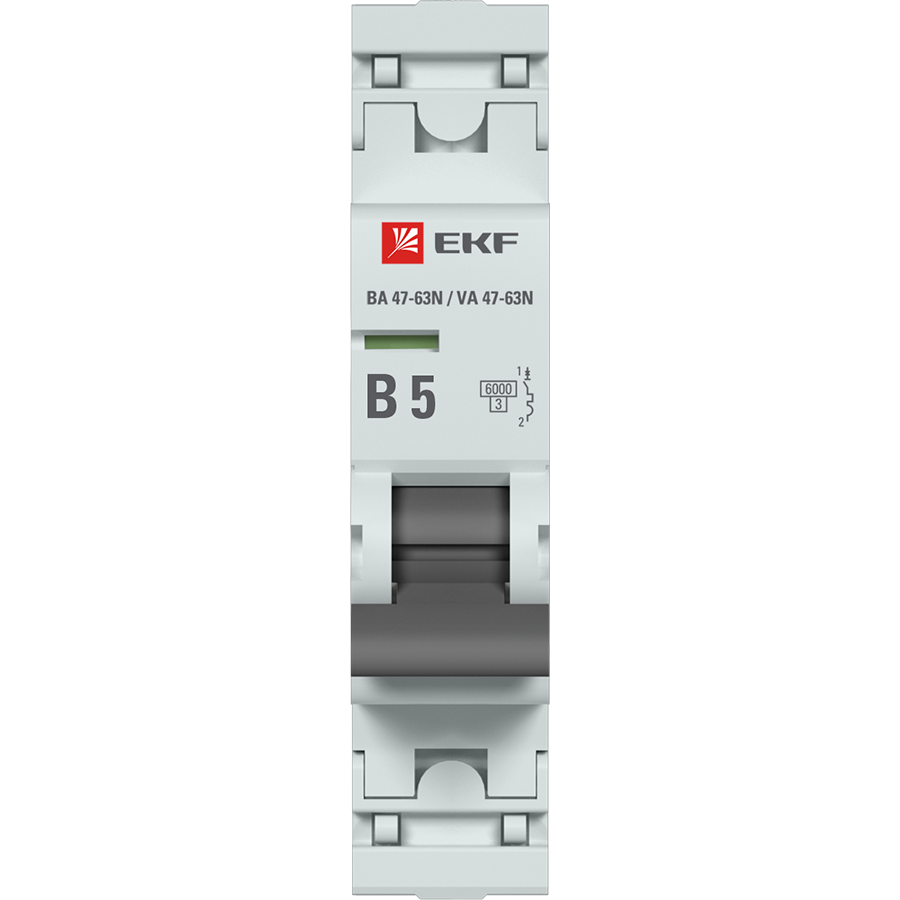

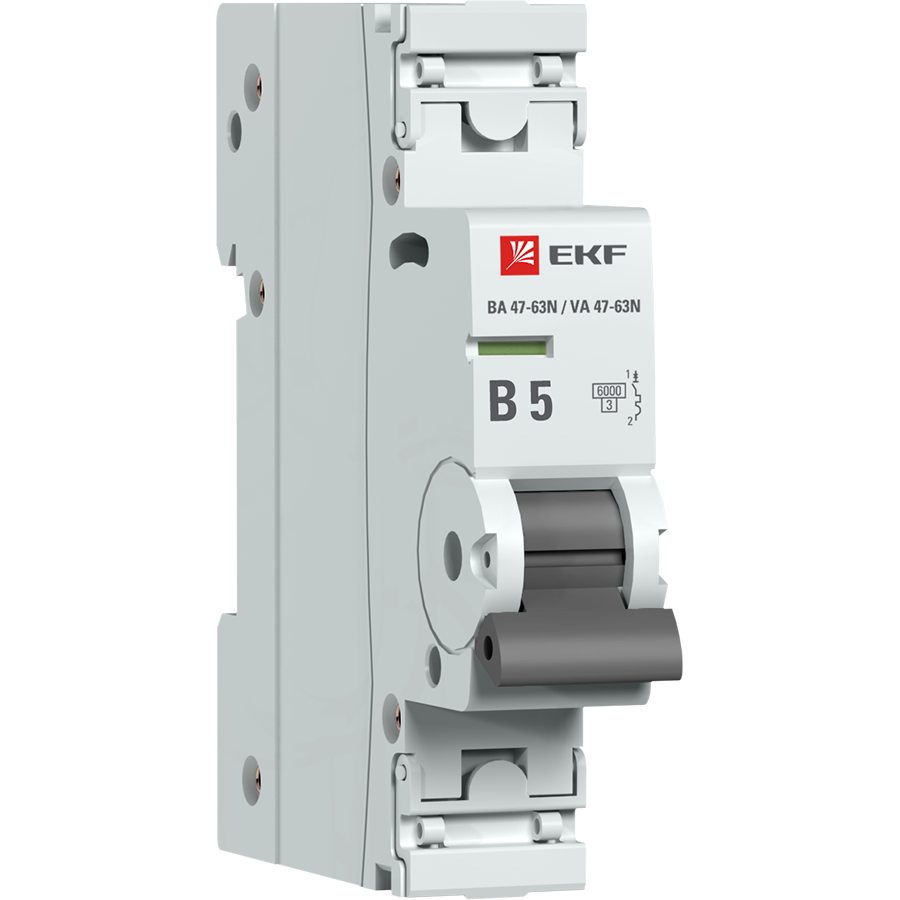

Выключатель автоматический ВА МОД 1П 5А B 6кА ВА 47-63N PROxima EKF

Автоматический выключатель 1П 5 А кривая B — EKF.

Номинал до 10 А ставят на линии освещения и слаботочные группы. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Кривая B срабатывает при токе от трёх до пяти номиналов — её берут для линий с чисто активной нагрузкой: освещение, розетки, обогрев.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Однополюсное исполнение занимает один модуль на DIN-рейке.

Что означает срабатывание

Если автомат выбило, сначала смотрят, что происходило: одновременно включённые мощные приборы — это перегрузка, мгновенное отключение при включении света — скорее короткое замыкание в светильнике или проводке.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
