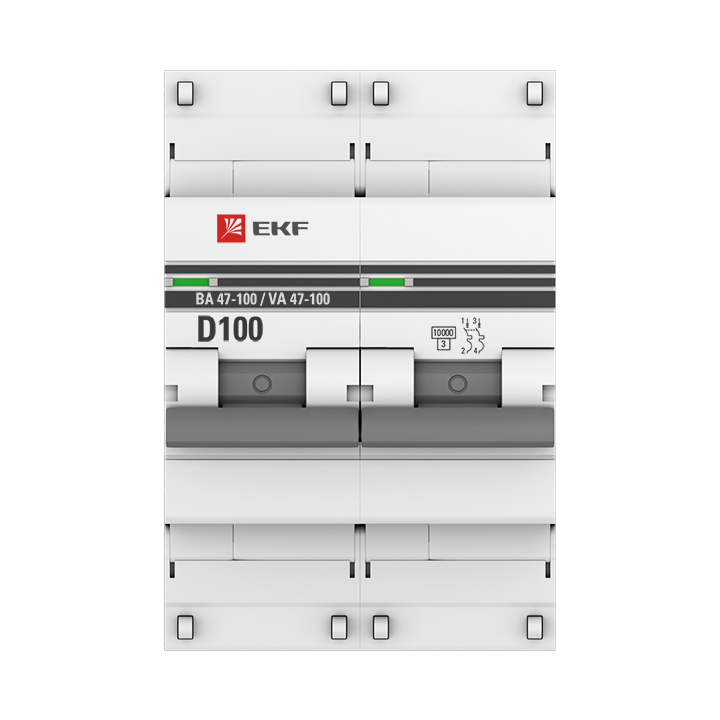

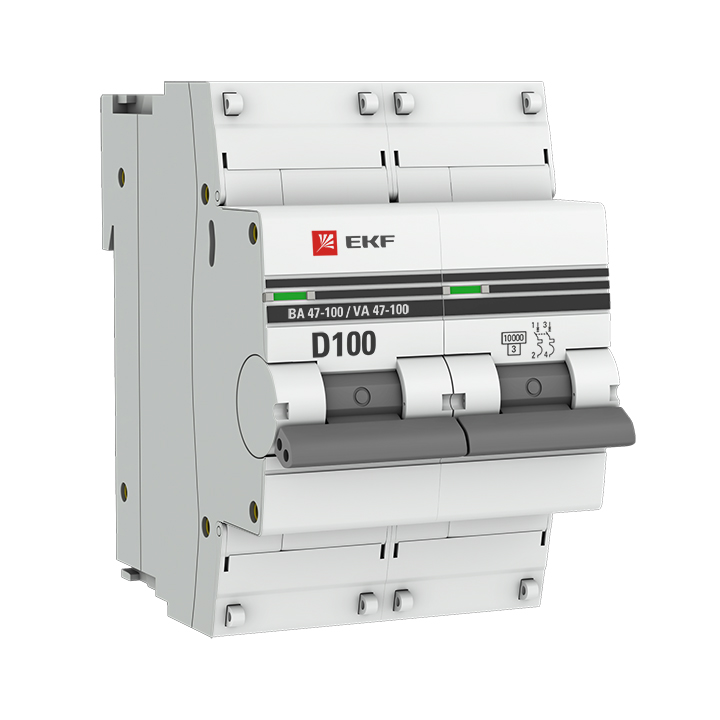

Выключатель автоматический ВА МОД 2П 100А D 10кА PROxima EKF

Автоматический выключатель 2П 100 А кривая D — EKF.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Номиналы от 63 А работают на вводе и на магистральных линиях.

Про однополюсные и двухполюсные

Однополюсный аппарат рвёт только фазу, двухполюсный — фазу и ноль. Второй берут там, где линию нужно обесточить полностью: ванная, уличная розетка, ввод.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
