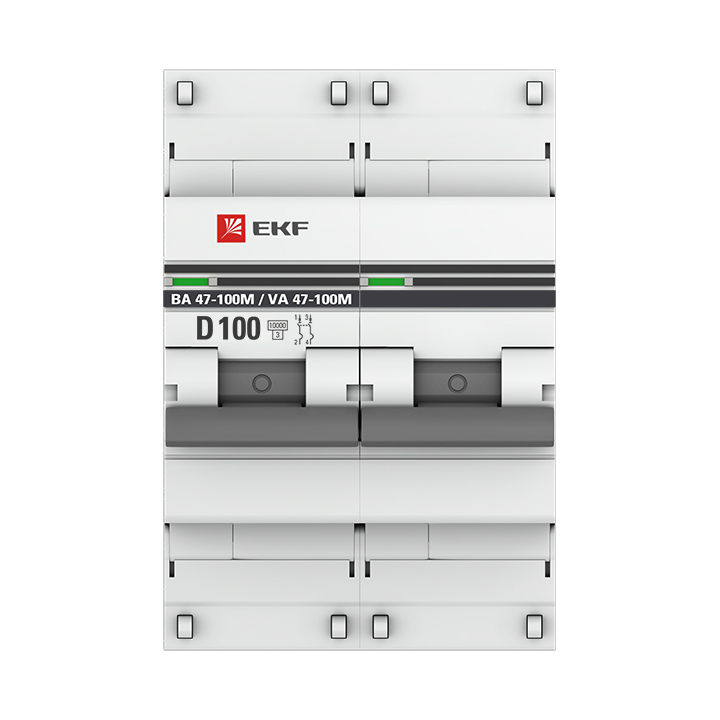

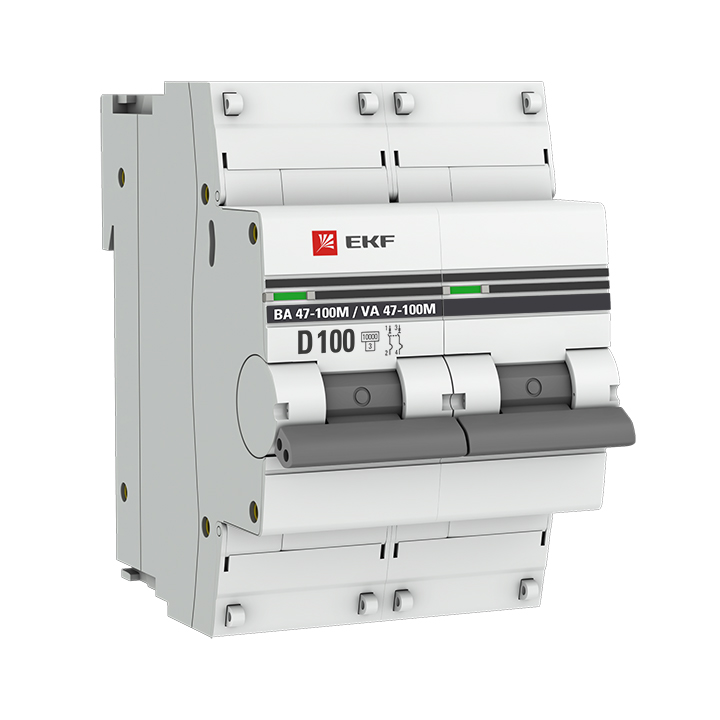

Выключатель автоматический ВА МОД 2П 100А D 10кА ВА 47-100M без теплового расцепителя PROxima EKF

Автоматический выключатель 2П 100 А кривая D — EKF.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Номиналы от 63 А работают на вводе и на магистральных линиях. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Что означает срабатывание

Если автомат выбило, сначала смотрят, что происходило: одновременно включённые мощные приборы — это перегрузка, мгновенное отключение при включении света — скорее короткое замыкание в светильнике или проводке.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
