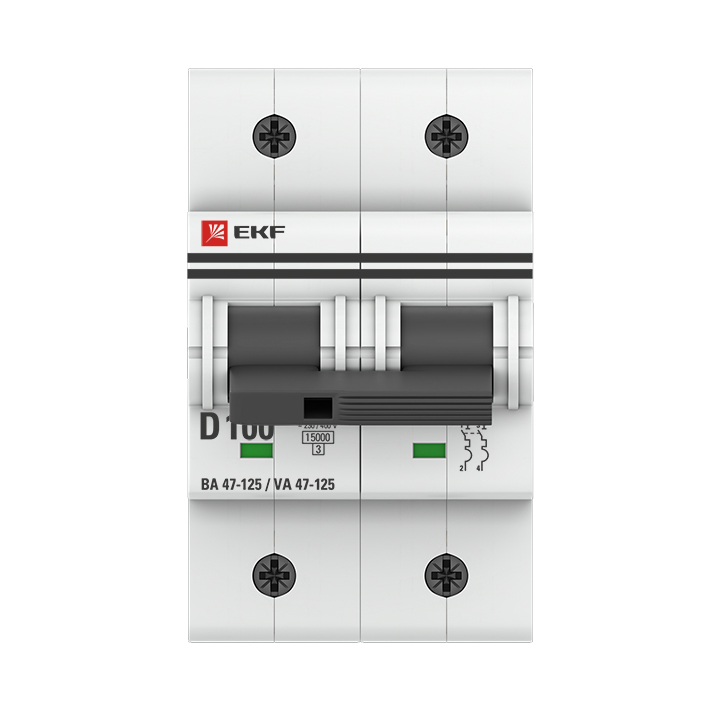

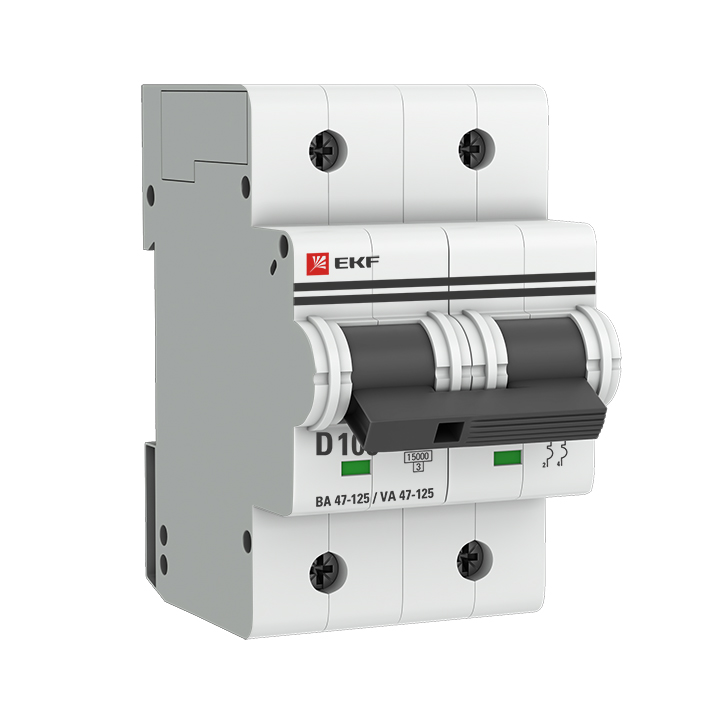

Выключатель автоматический ВА МОД 2П 100А D 15кА PROxima EKF

Автоматический выключатель 2П 100 А кривая D — EKF.

Номиналы от 63 А работают на вводе и на магистральных линиях. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
