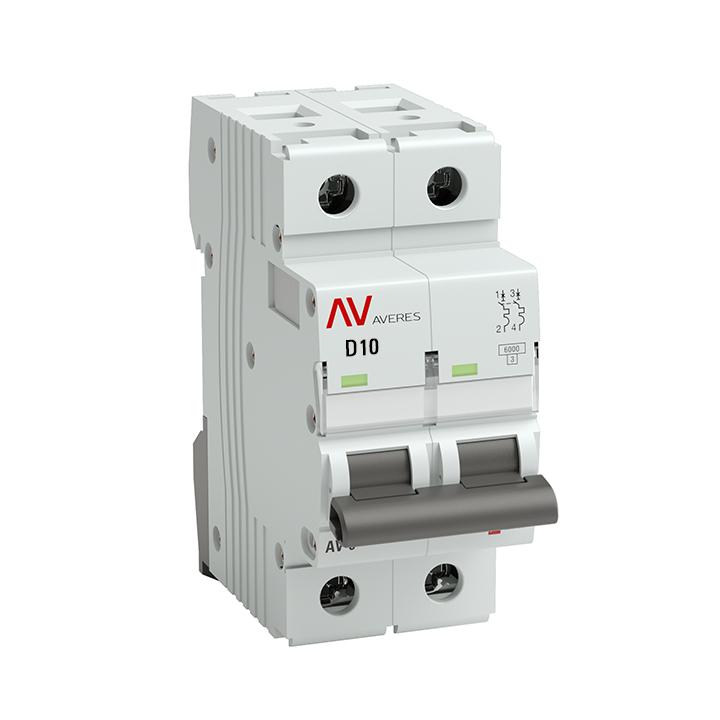

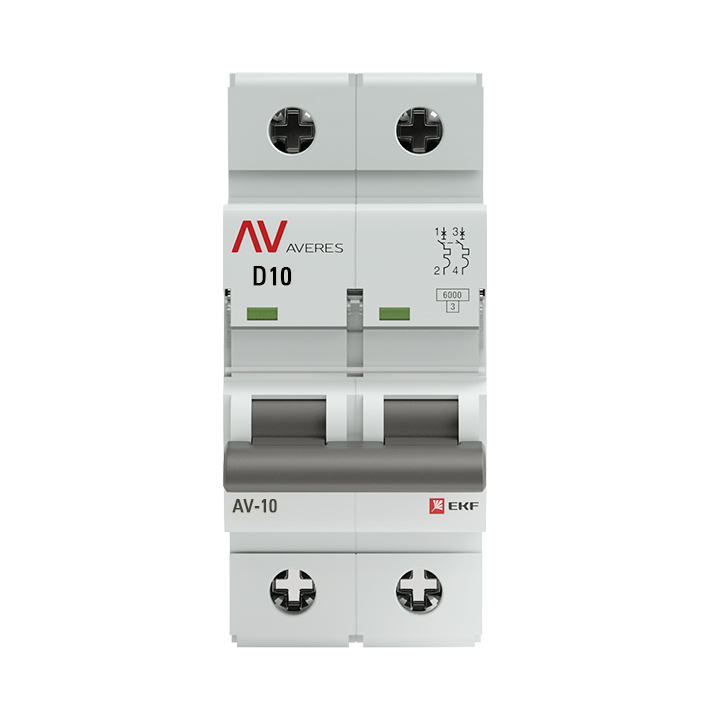

Выключатель автоматический ВА МОД 2П 10А D 6кА Averes EKF

Автоматический выключатель 2П 10 А кривая D — EKF.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Номинал до 10 А ставят на линии освещения и слаботочные группы.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
