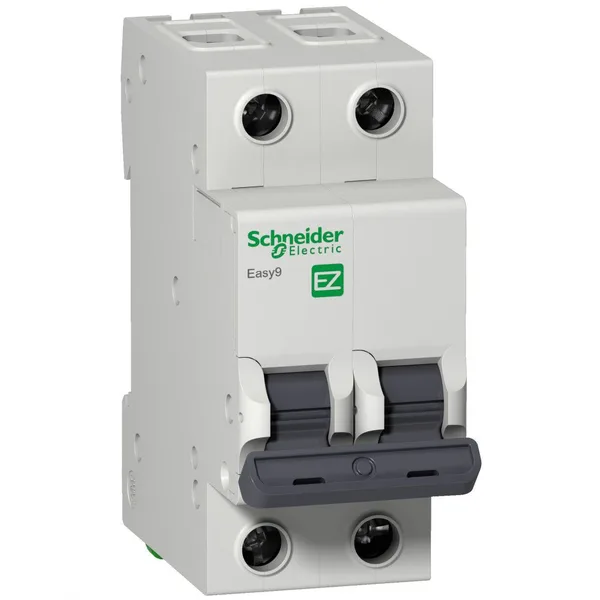

Выключатель автоматический ВА МОД 2П 16А С 4,5кА EASY 9 Schneider Electric

Автоматический выключатель 2П 16 А кривая C — Schneider.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.

16 А — типовой номинал розеточной группы, 10 А — линии освещения. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
