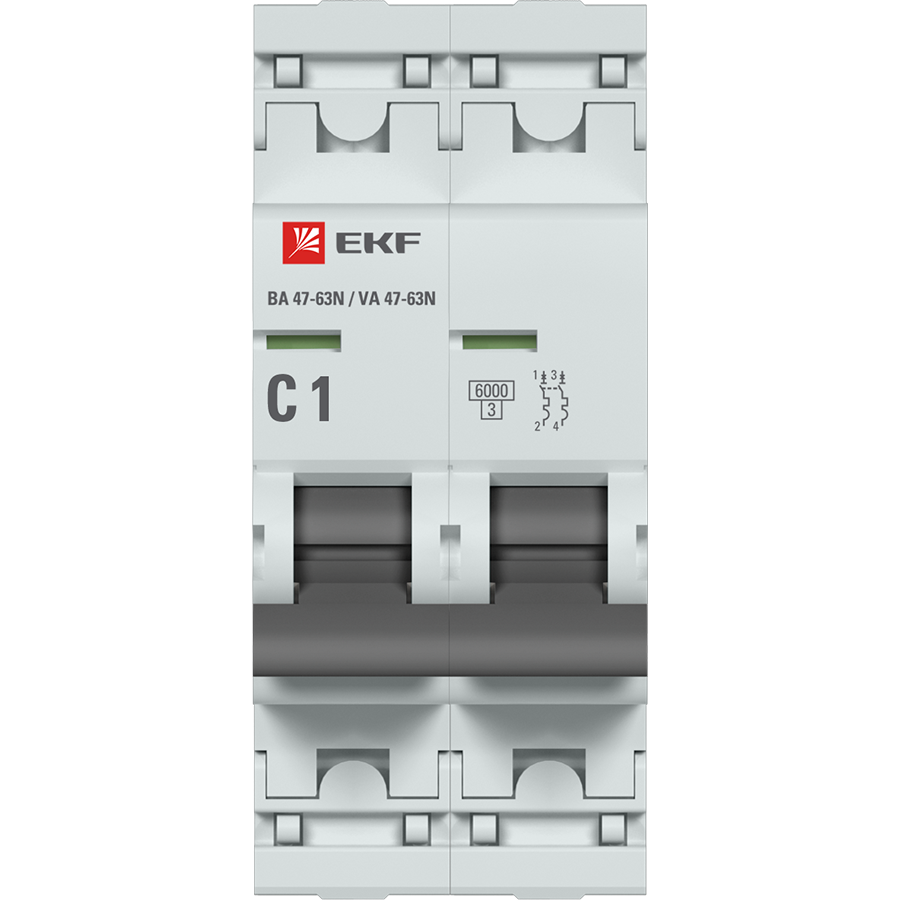

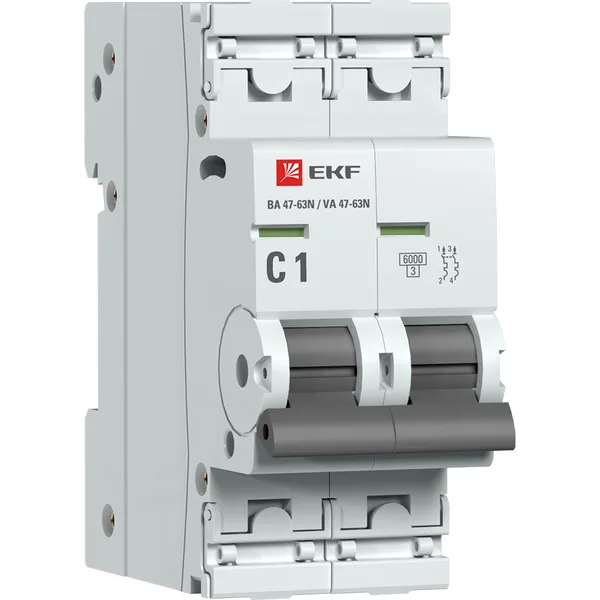

Выключатель автоматический ВА МОД 2П 1А C 6кА ВА 47-63N PROxima EKF

Автоматический выключатель 2П 1 А кривая C — EKF.

Номинал до 10 А ставят на линии освещения и слаботочные группы. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
