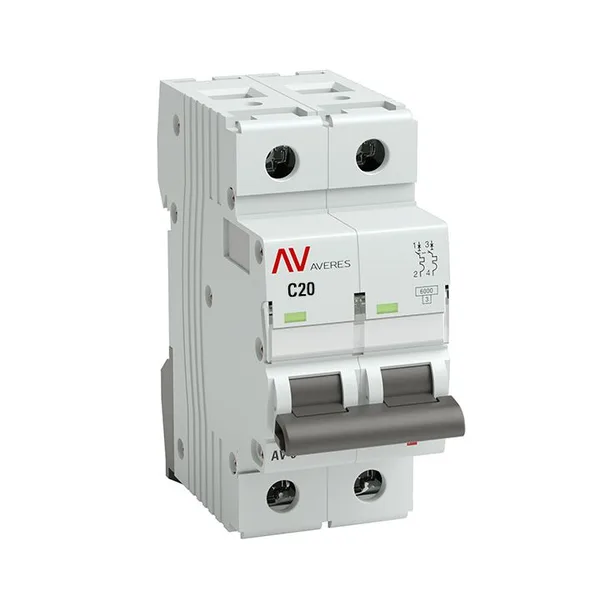

Выключатель автоматический ВА МОД 2П 20А С 10кА Averes EKF

Автоматический выключатель 2П 20 А кривая C — EKF.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
