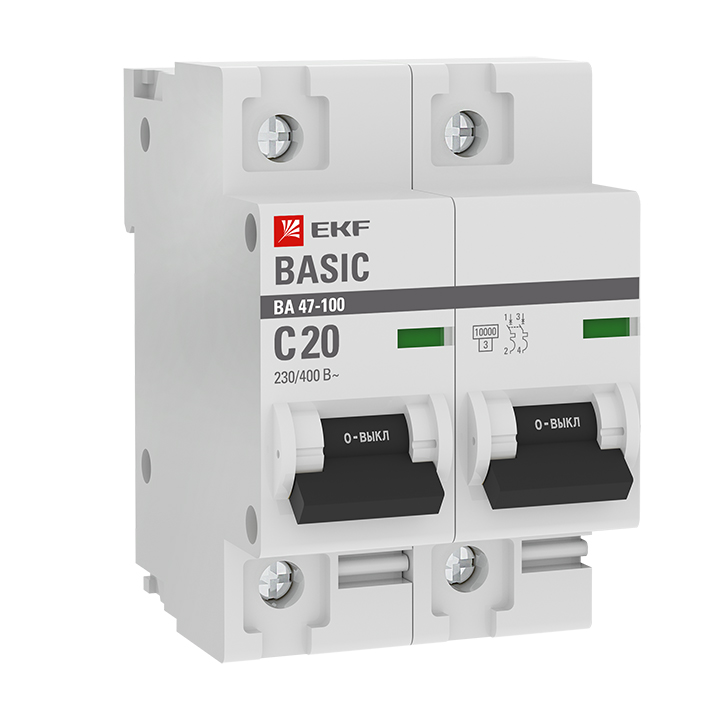

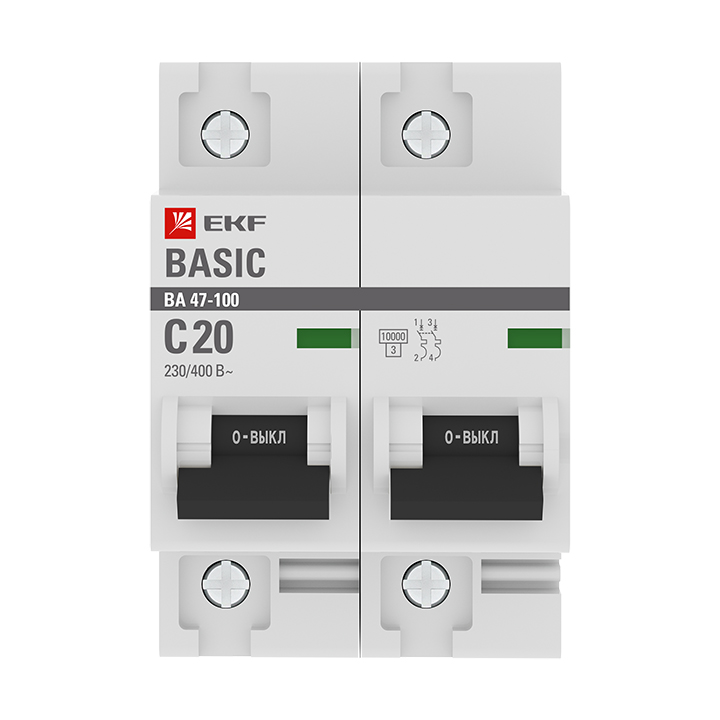

Выключатель автоматический ВА МОД 2П 20А С 10кА ВА 47-100 Basic EKF

Автоматический выключатель 2П 20 А кривая C — EKF.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
