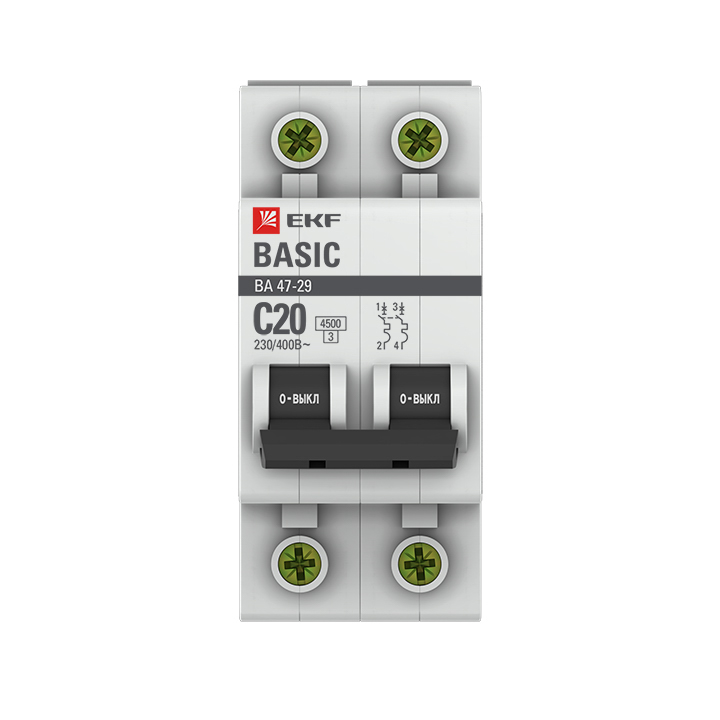

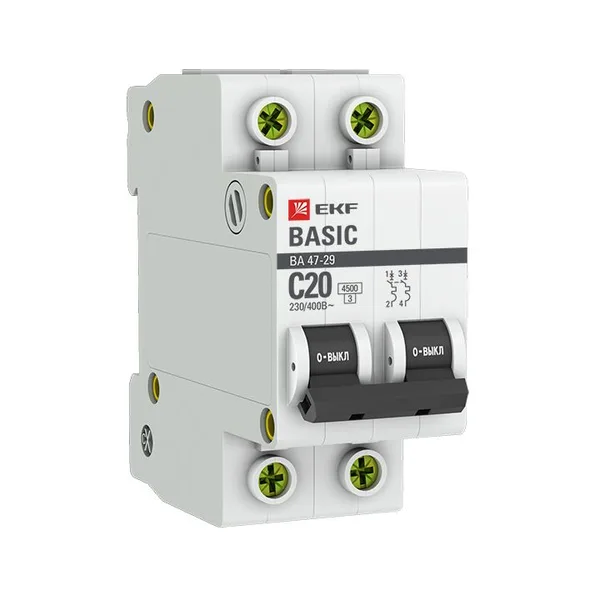

Выключатель автоматический ВА МОД 2П 20А С 4,5кА Basic EKF

Автоматический выключатель 2П 20 А кривая C — EKF.

Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
