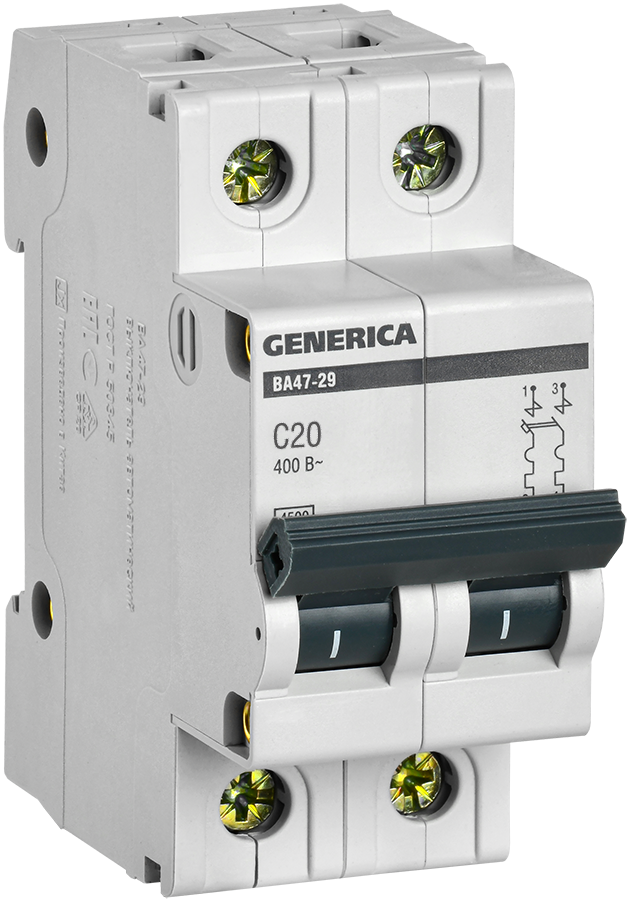

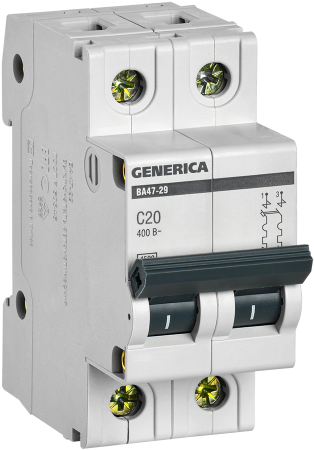

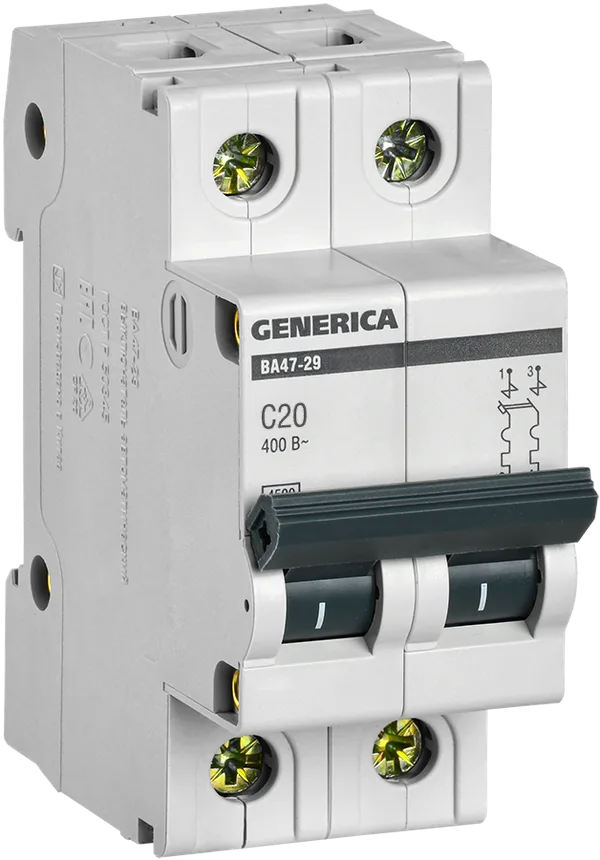

Выключатель автоматический ВА МОД 2П 20А С 4,5кА ВА47-29 Generica IEK

Автоматический выключатель 2П 20 А кривая C — IEK.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
