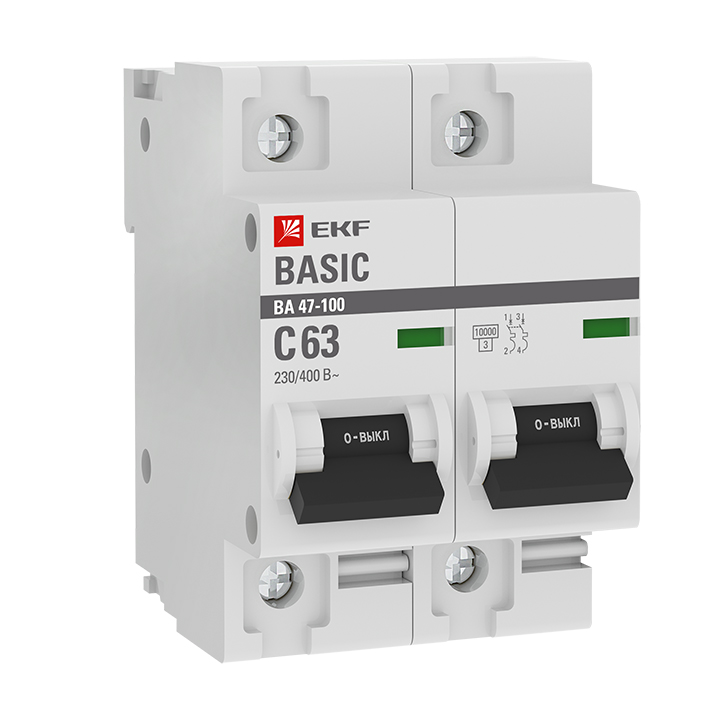

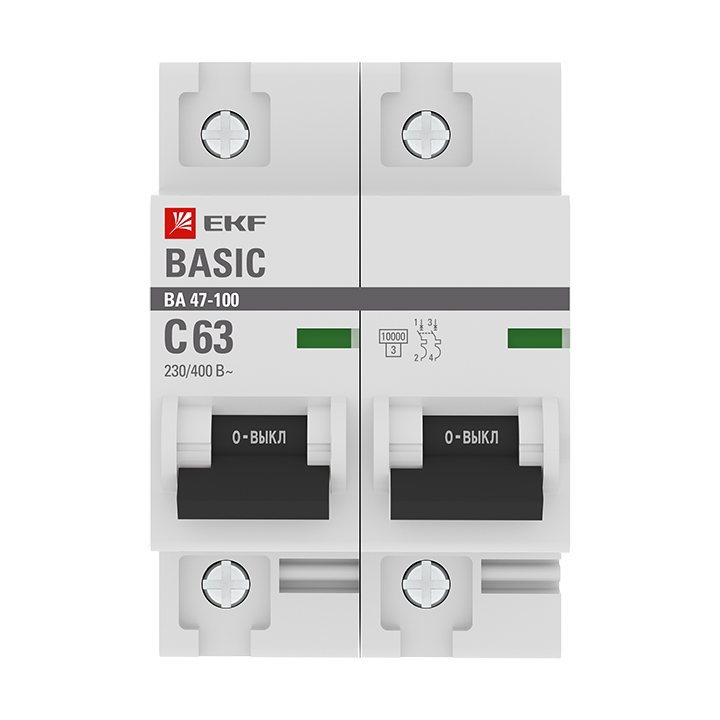

Выключатель автоматический ВА МОД 2П 63А С 10кА ВА 47-100 Basic EKF

Автоматический выключатель 2П 63 А кривая C — EKF.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Номиналы от 63 А работают на вводе и на магистральных линиях. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Ресурс контактов

Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
