Выключатель автоматический ВА МОД 2П 63А С 6кА ВА 47-63 DC PROxima EKF

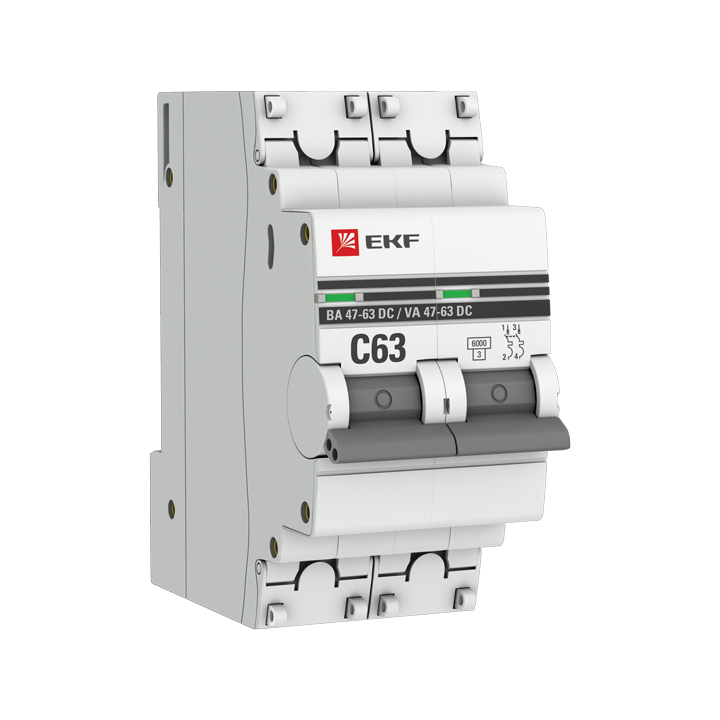

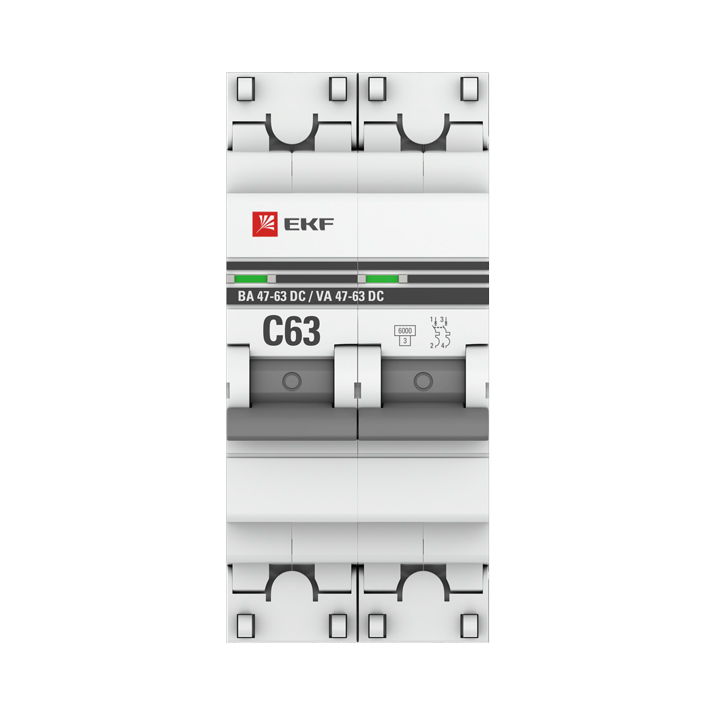

Автоматический выключатель 2П 63 А кривая C — EKF.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Номиналы от 63 А работают на вводе и на магистральных линиях.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
