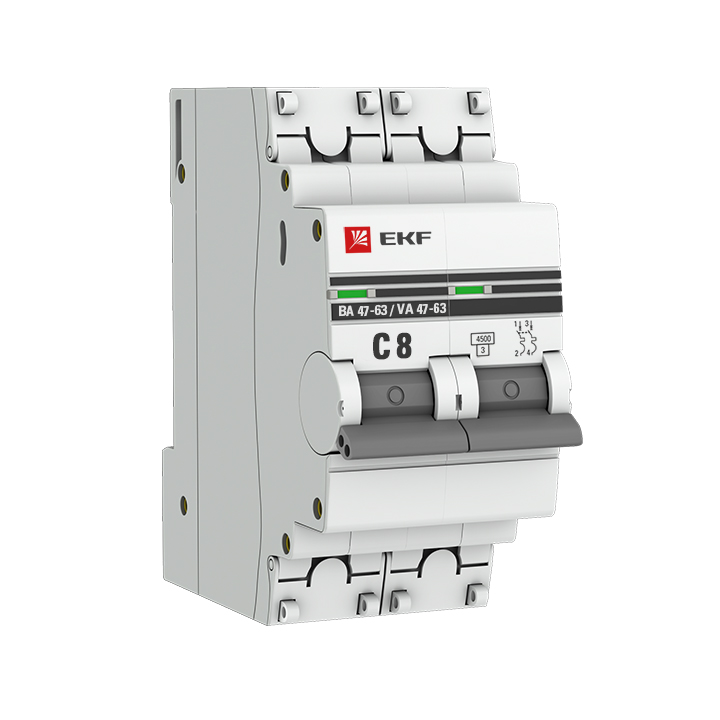

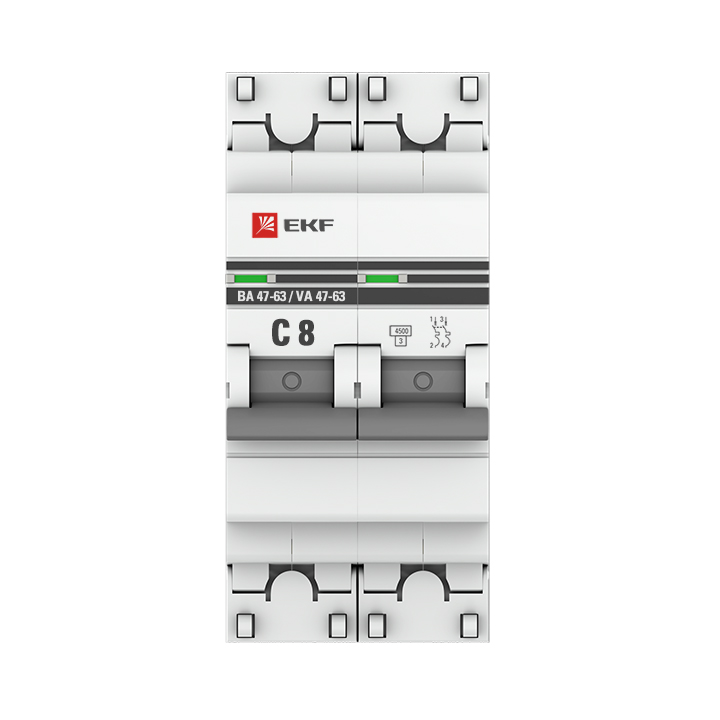

Выключатель автоматический ВА МОД 2П 8А С 4,5кА PROxima EKF

Автоматический выключатель 2П 8 А кривая C — EKF.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.

Номинал до 10 А ставят на линии освещения и слаботочные группы. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Про однополюсные и двухполюсные

Однополюсный аппарат рвёт только фазу, двухполюсный — фазу и ноль. Второй берут там, где линию нужно обесточить полностью: ванная, уличная розетка, ввод.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
