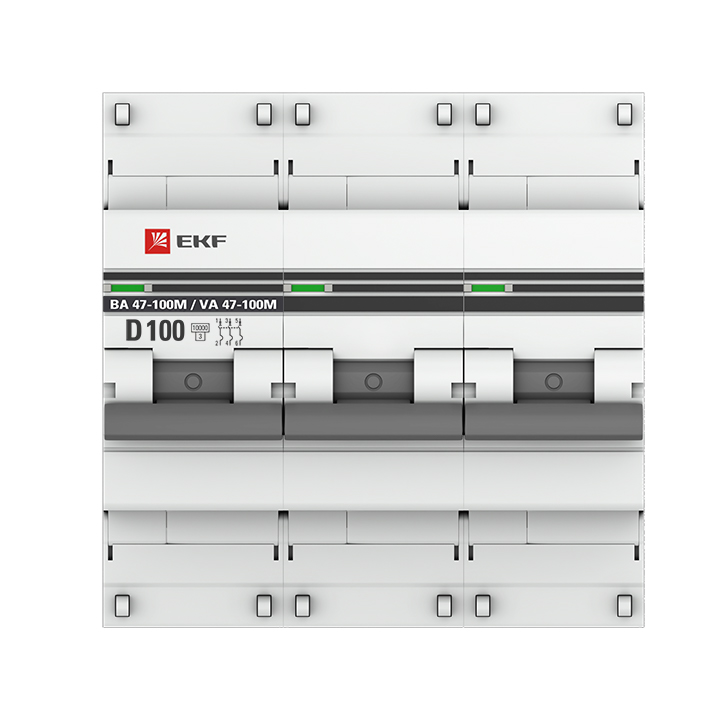

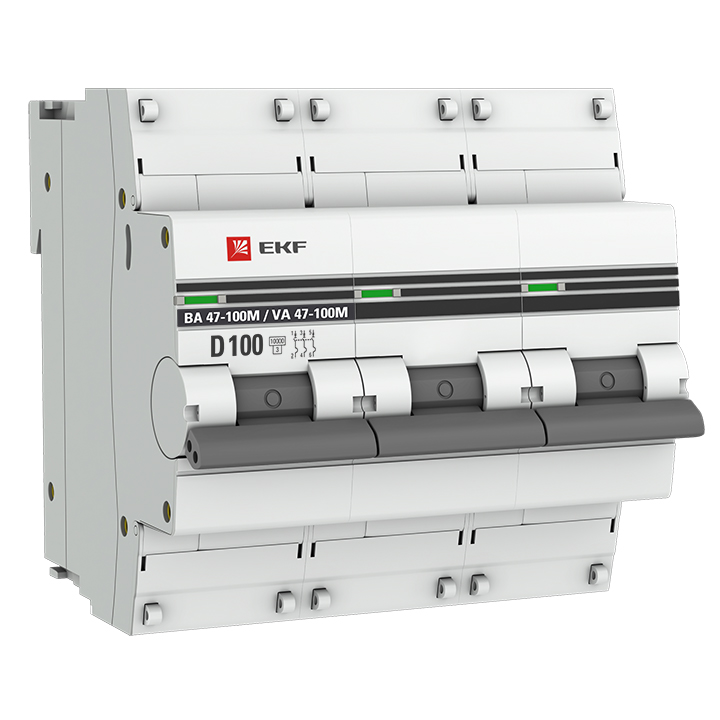

Выключатель автоматический ВА МОД 3П 100А D 10кА ВА 47-100M без теплового расцепителя PROxima EKF

Автоматический выключатель 3П 100 А кривая D — EKF.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке.

Номиналы от 63 А работают на вводе и на магистральных линиях. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
