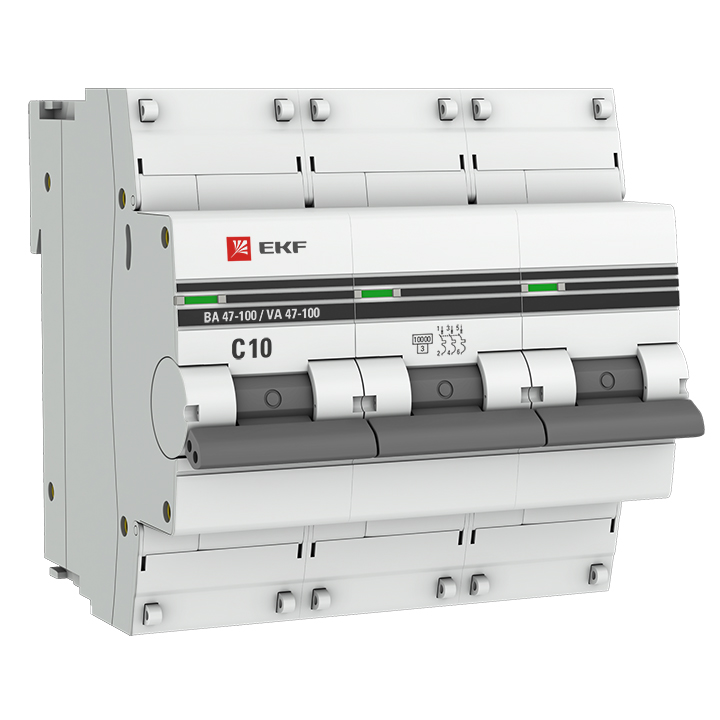

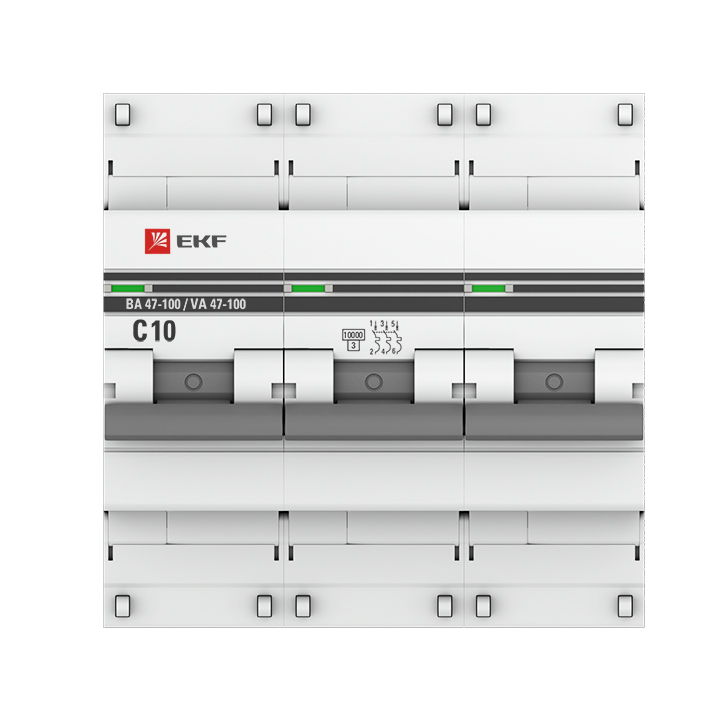

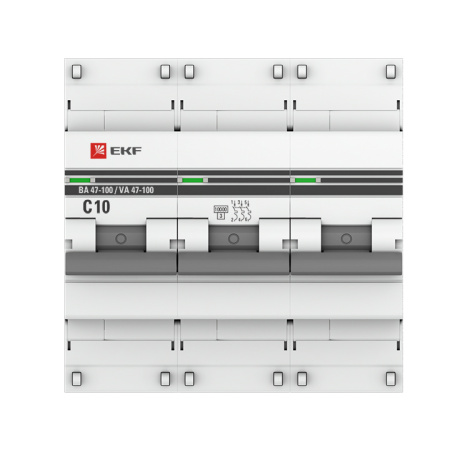

Выключатель автоматический ВА МОД 3П 10А С 10кА PROxima EKF

Автоматический выключатель 3П 10 А кривая C — EKF.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Номинал до 10 А ставят на линии освещения и слаботочные группы. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
