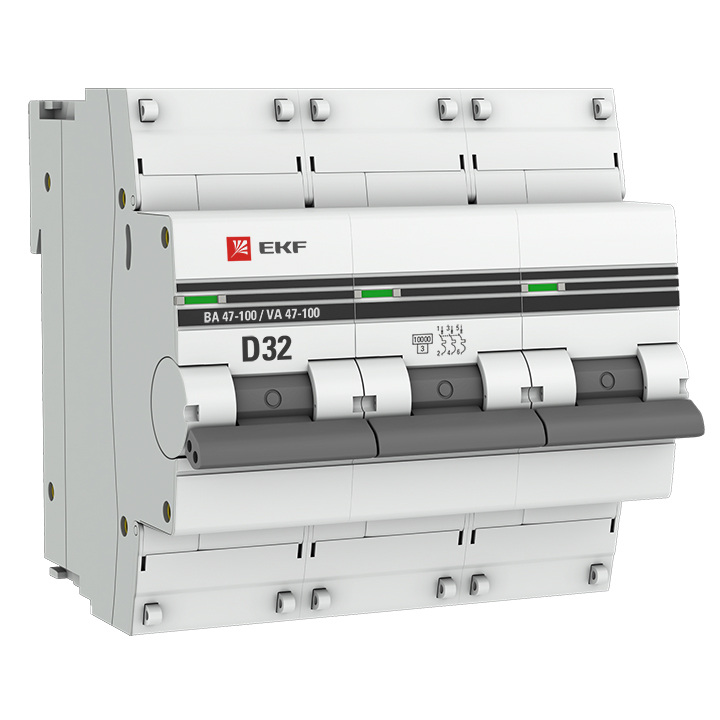

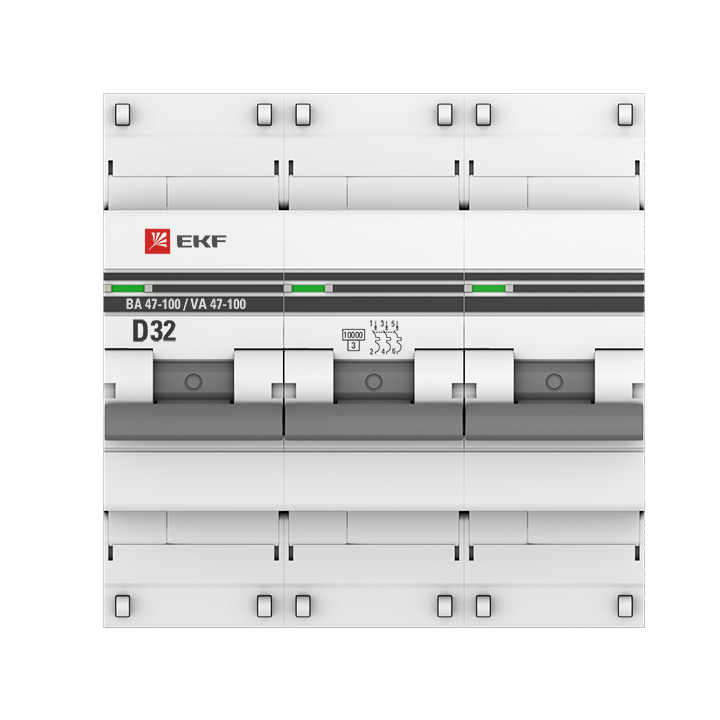

Выключатель автоматический ВА МОД 3П 32А D 10кА PROxima EKF

Автоматический выключатель 3П 32 А кривая D — EKF.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.

Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке. 32–50 А — это ввод в квартиру или питание распределительного щита. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Что означает срабатывание

Если автомат выбило, сначала смотрят, что происходило: одновременно включённые мощные приборы — это перегрузка, мгновенное отключение при включении света — скорее короткое замыкание в светильнике или проводке.
