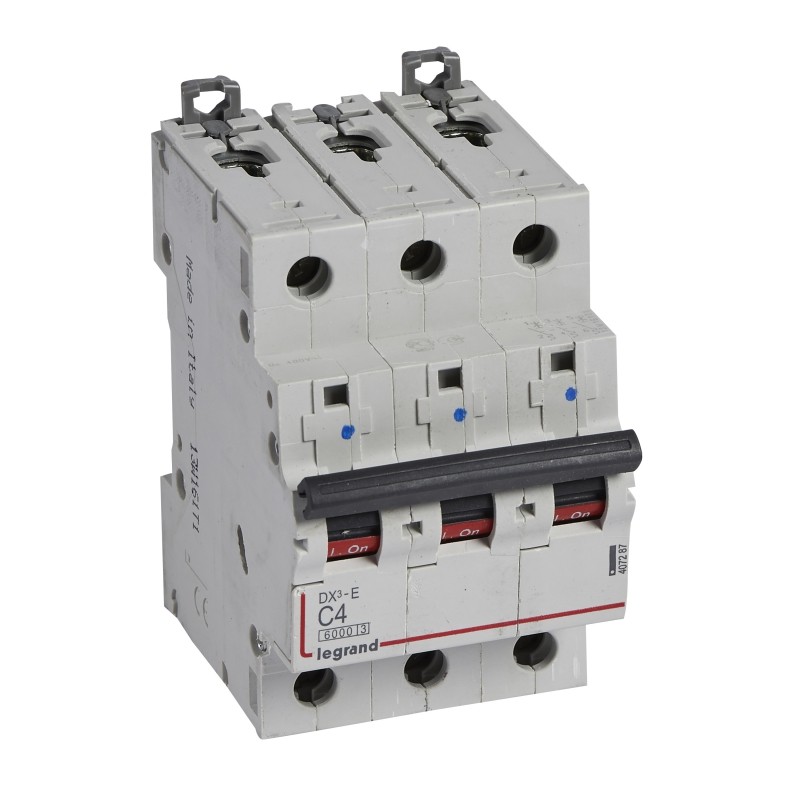

Выключатель автоматический ВА МОД 3П 4А С 6кА DX3 Legrand

Автоматический выключатель 3П 4 А кривая C — Legrand.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Номинал до 10 А ставят на линии освещения и слаботочные группы. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Что означает срабатывание

Если автомат выбило, сначала смотрят, что происходило: одновременно включённые мощные приборы — это перегрузка, мгновенное отключение при включении света — скорее короткое замыкание в светильнике или проводке.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
