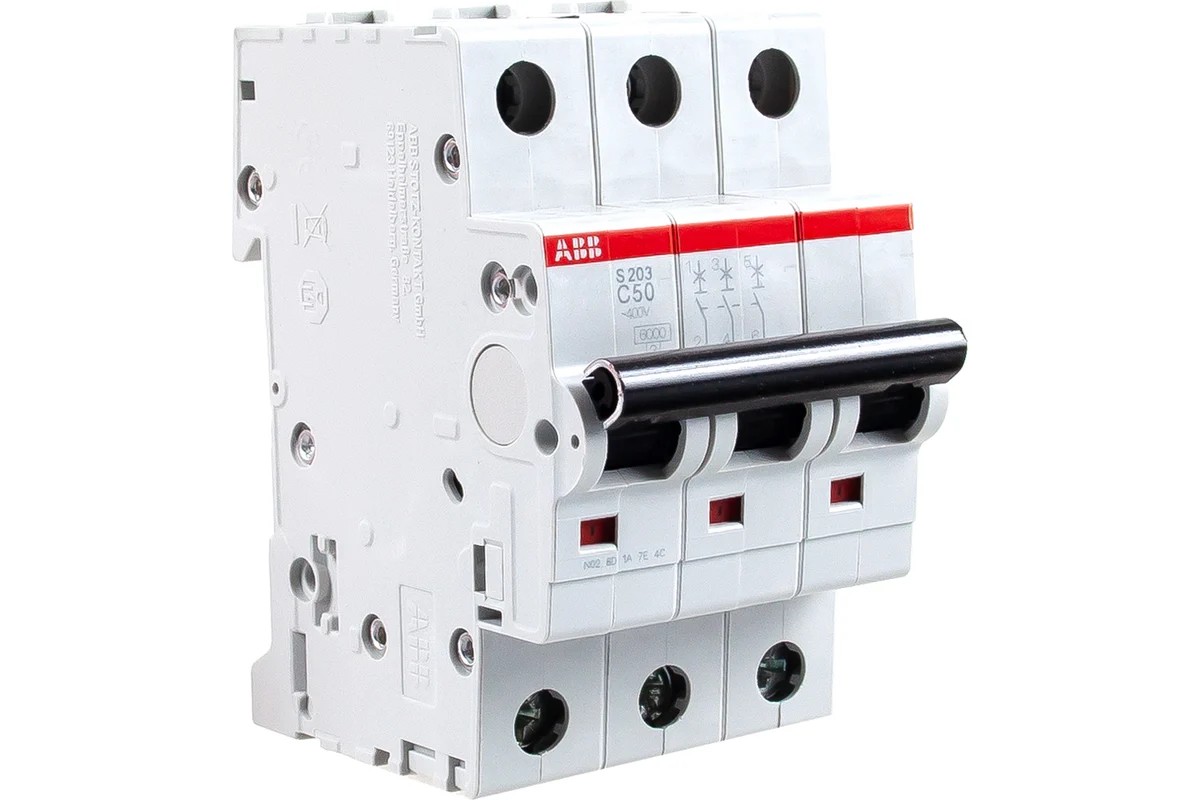

Выключатель автоматический ВА МОД 3П 50А С 6кА S203 ABB

Автоматический выключатель 3П 50 А кривая C — ABB.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. 32–50 А — это ввод в квартиру или питание распределительного щита.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
