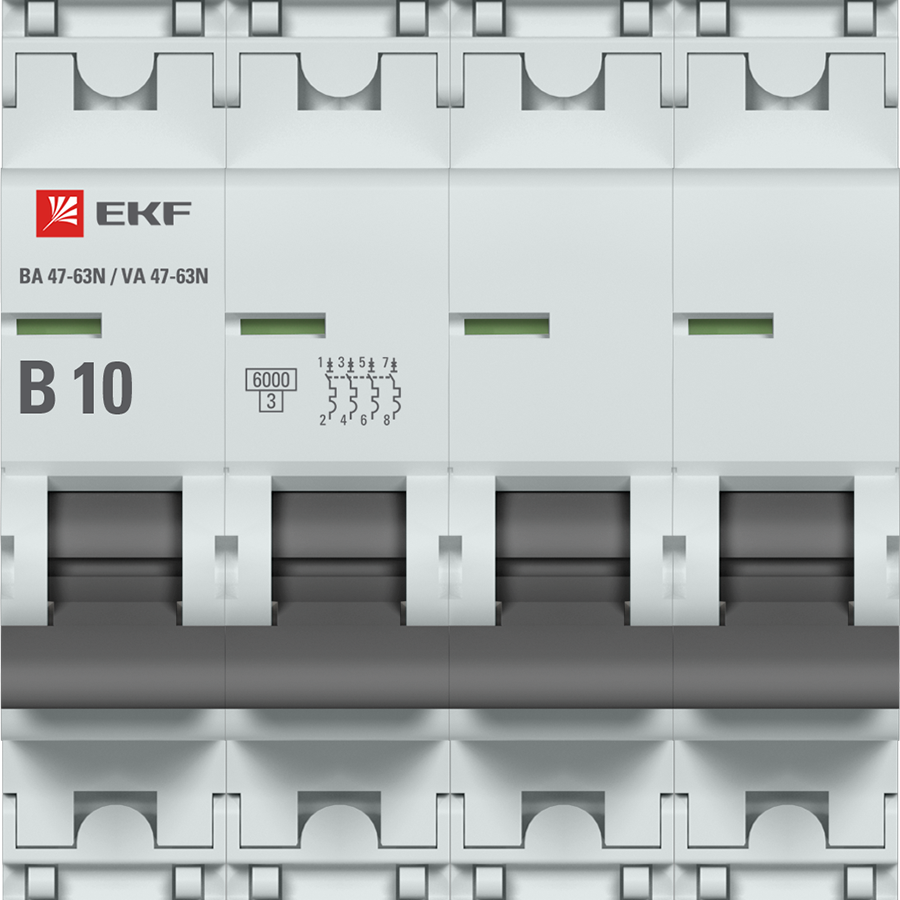

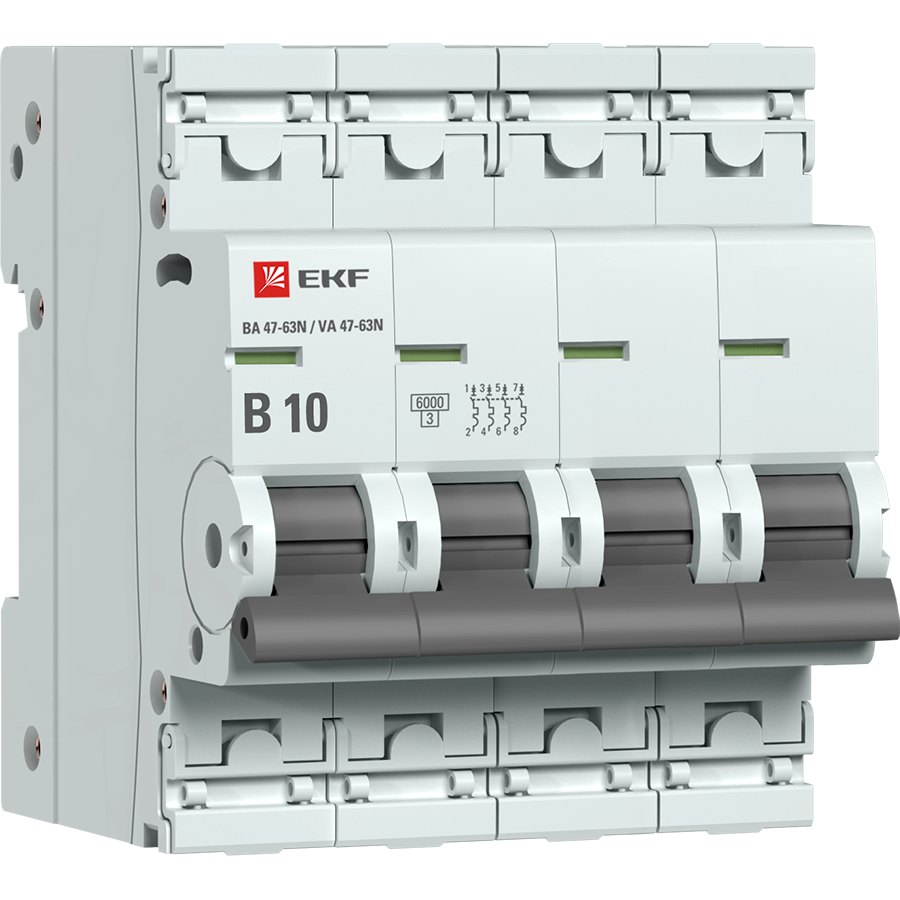

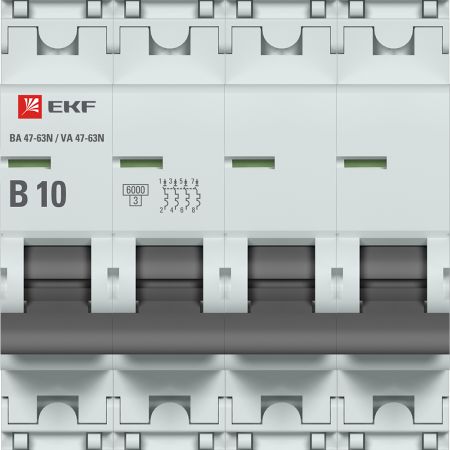

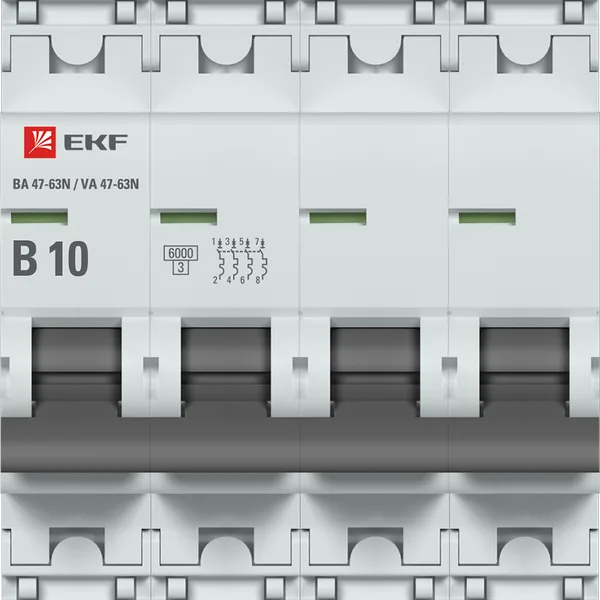

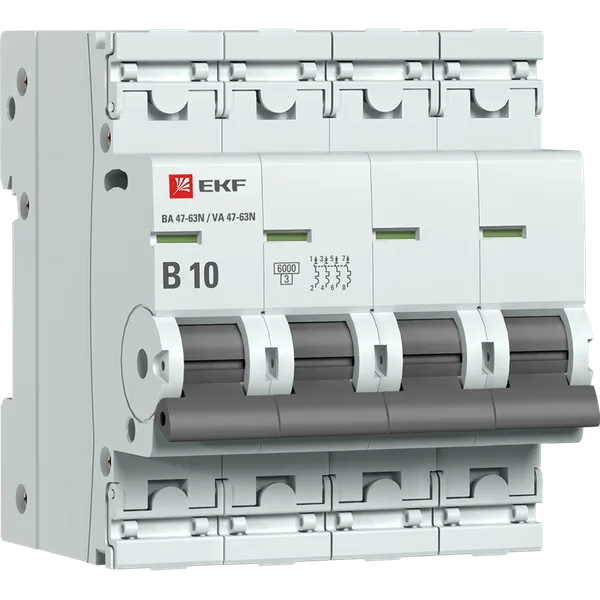

Выключатель автоматический ВА МОД 4П 10А B 6кА ВА 47-63N PROxima EKF

Автоматический выключатель 4П 10 А кривая B — EKF.

Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. Номинал до 10 А ставят на линии освещения и слаботочные группы. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Кривая B срабатывает при токе от трёх до пяти номиналов — её берут для линий с чисто активной нагрузкой: освещение, розетки, обогрев.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
