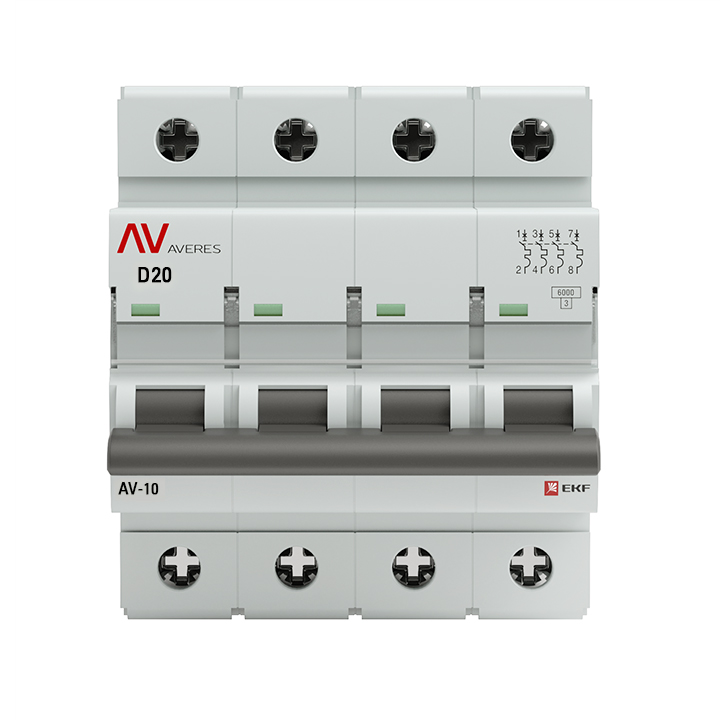

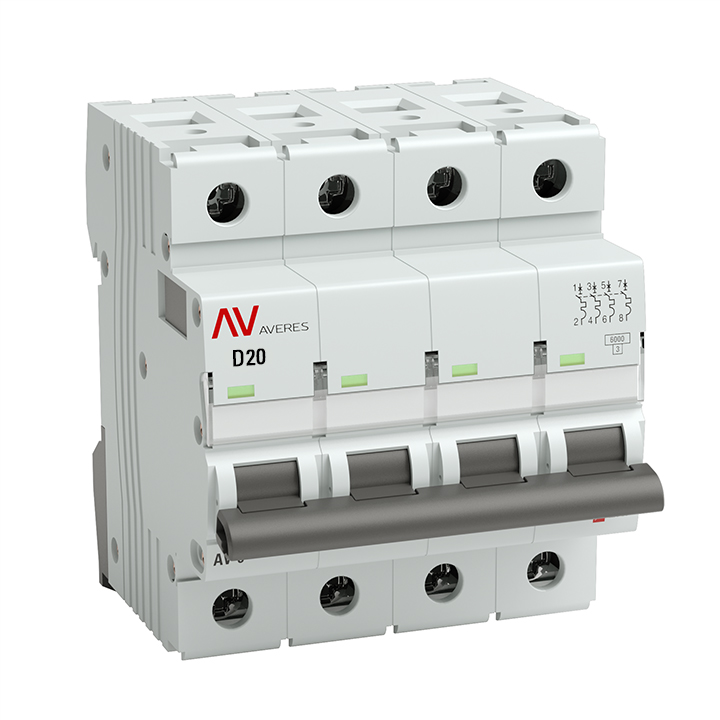

Автоматический выключатель 4П 20 А кривая D — EKF.
20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.
Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети.
Про однополюсные и двухполюсные
Однополюсный аппарат рвёт только фазу, двухполюсный — фазу и ноль. Второй берут там, где линию нужно обесточить полностью: ванная, уличная розетка, ввод.
Как подбирают номинал
Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
