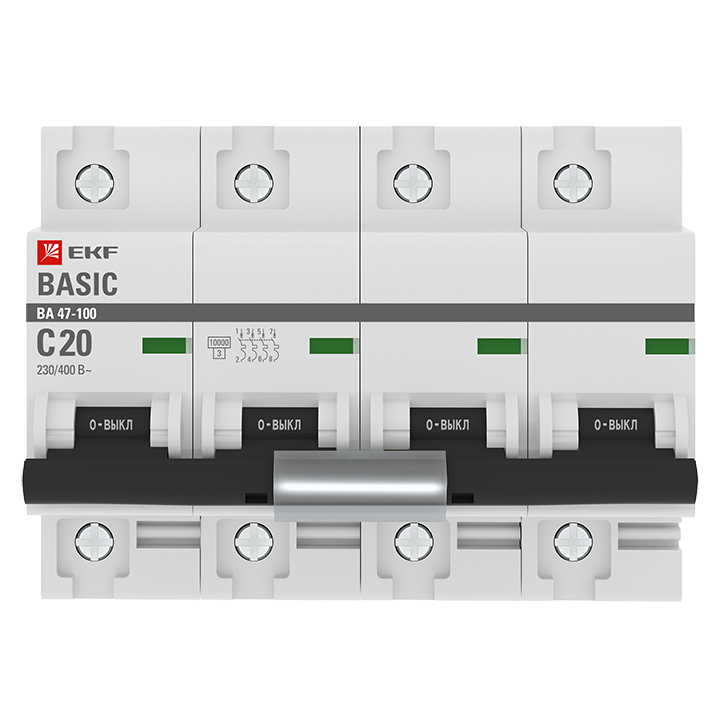

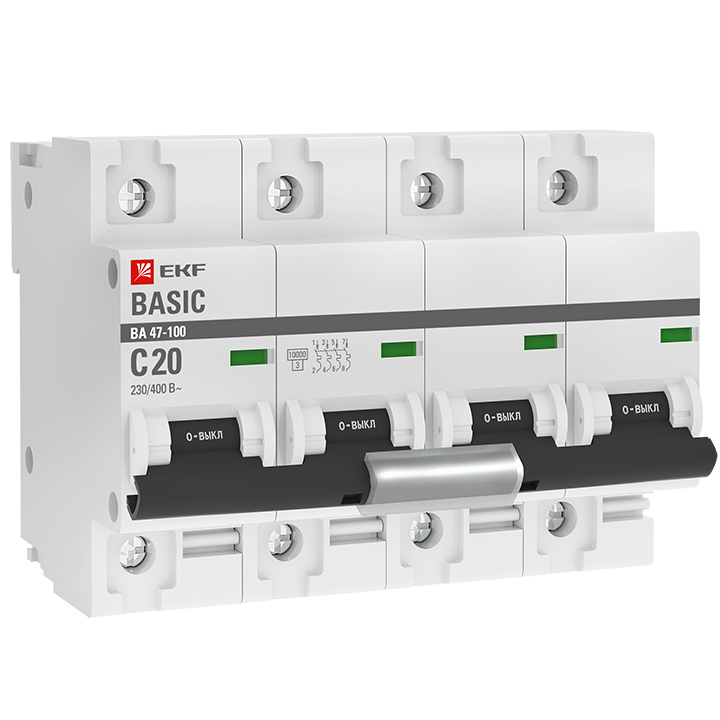

Выключатель автоматический ВА МОД 4П 20А С 10кА ВА 47-100 Basic EKF

Автоматический выключатель 4П 20 А кривая C — EKF.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Что означает срабатывание

Если автомат выбило, сначала смотрят, что происходило: одновременно включённые мощные приборы — это перегрузка, мгновенное отключение при включении света — скорее короткое замыкание в светильнике или проводке.
